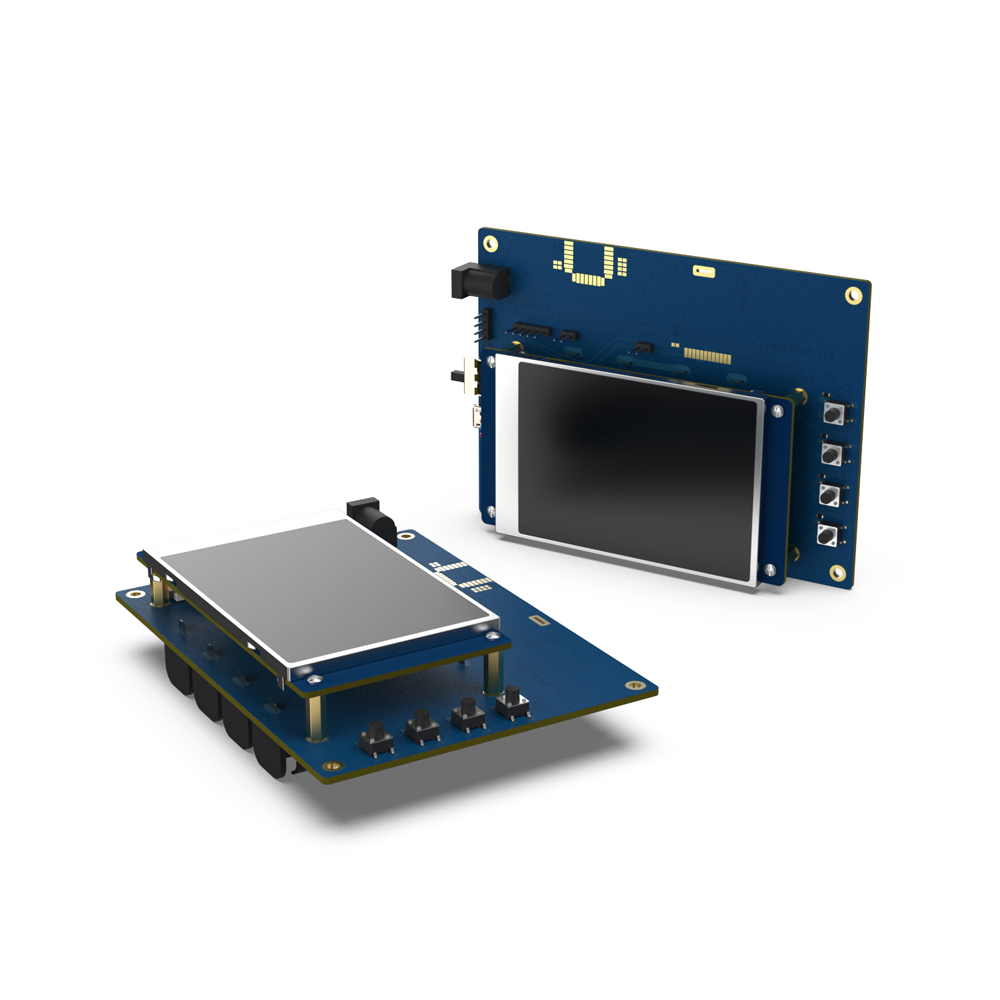

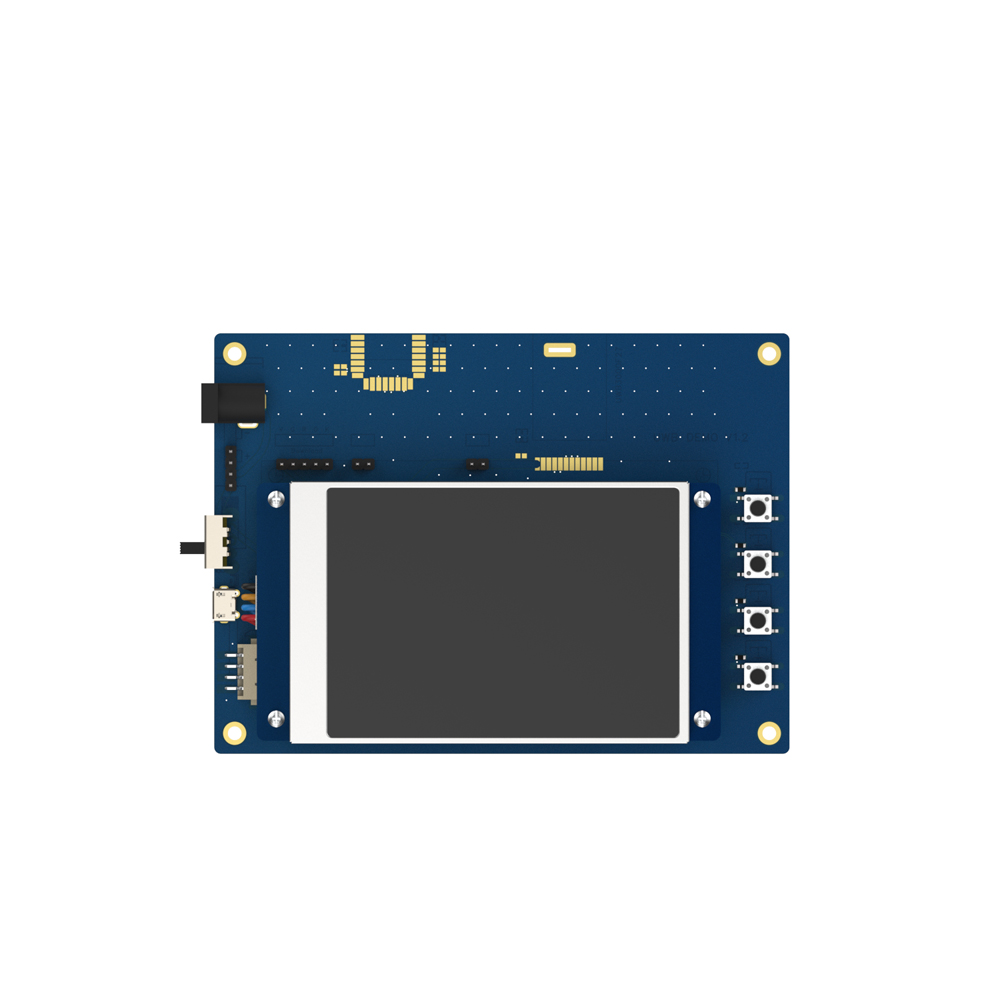

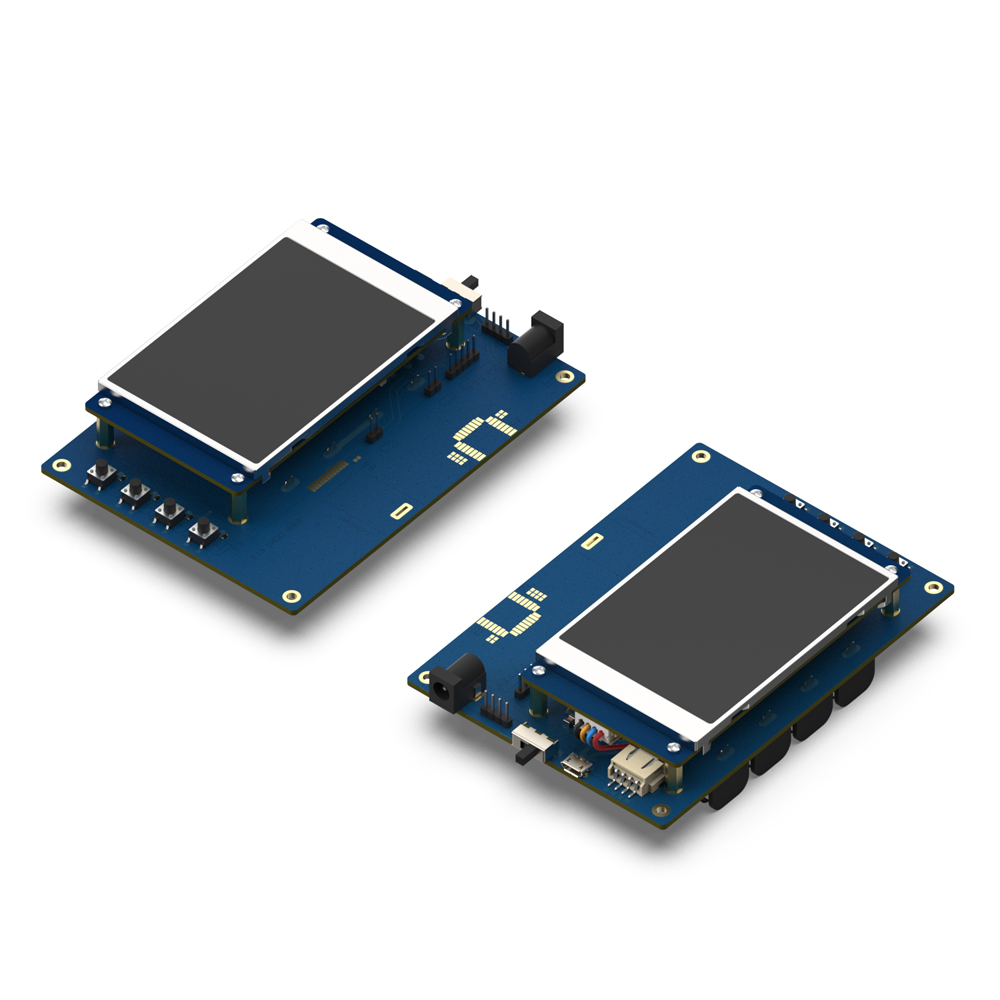

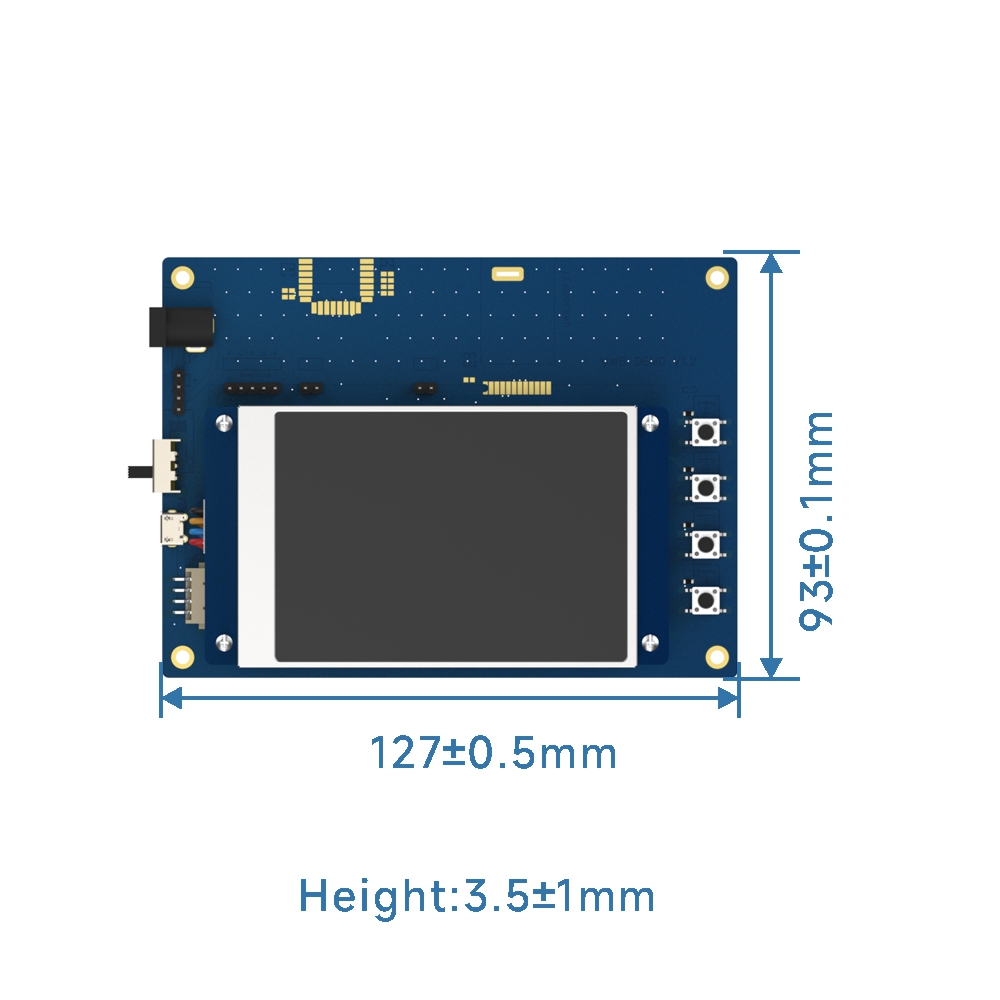

UWB3000Fxx Demo：功能演示板 UWB測距功能模塊

主界面

Demo板上電啟動后，顯示屏?xí)@示主界面，用戶可以按下UP/DOWN鍵來選擇不同的選項，被選中的目標會高亮顯示。按下OK鍵則進入對應的功能頁面。

收發數據功能測試（TRx Response）

此功能需要一個發射端（Transmitter）和一個接收端(Receiver)配套才能開始測試。按下UP/DOWN鍵選擇對應功能，然后按下OK鍵進入下個頁面。

 以發射端(Transmiter)為例，按下OK鍵進入這個頁面后開始收發數據測試。Sent times/Received times表示已成功發射/接收數據的累計次數，該值會在對應的框內顯示。

按下BACK鍵，會退出該測試，并回到主界面。

按下OK鍵，進入?yún)?shù)配置頁面。

測距測試（Ranging）

此測試需要一個發起端（Initiator）和一個響應端（Responder）配套才能開始測試。按下UP/DOWN鍵選擇對應功能，然后按下OK鍵進入下個頁面。

以發起端（Initiator）為例，Distance框內會顯示當前與響應端（Responder）之間的距離。如果3秒內沒有更新距離值，則表示數據接收失敗，測距流程無法完成，此時Distance框內會顯示3個問號“???”。

注：由于發起端與響應端是各自發起雙向測距（TWR），獨自計算出距離，且測距時會受到部分因素影響（天線延遲/場地/天氣等），可能會影響無線信號在介質中的傳輸時間，所以發起端與響應端顯示的距離值不會完全一樣，測試距離可能會存在誤差。

按下OK鍵，進入模塊配置頁面。

按下BACK鍵，會退出該測試，并回到主界面。

模塊配置（Setting）

• Device：模塊選擇（HighPower:UWB3000F27、LowPower:UWB3000F00）
• Channel：通訊信道選擇（5、9）
• DataRate：空中數據速率選擇（6.8M、850K）
• Gain：模塊功率增益等級選擇（0~30db）
• Bypass：可忽略

按下UP/DOWN鍵，可以切換不同的選項，對應選項內容會高亮顯示，此時按下OK鍵，可以修改高亮選項的參數；當圖中的OK鍵高亮?xí)r，按下OK鍵會應用當前參數并退出配置頁面；按下BACK鍵，則直接退出配置頁面，當前修改的參數不會保存應用。
