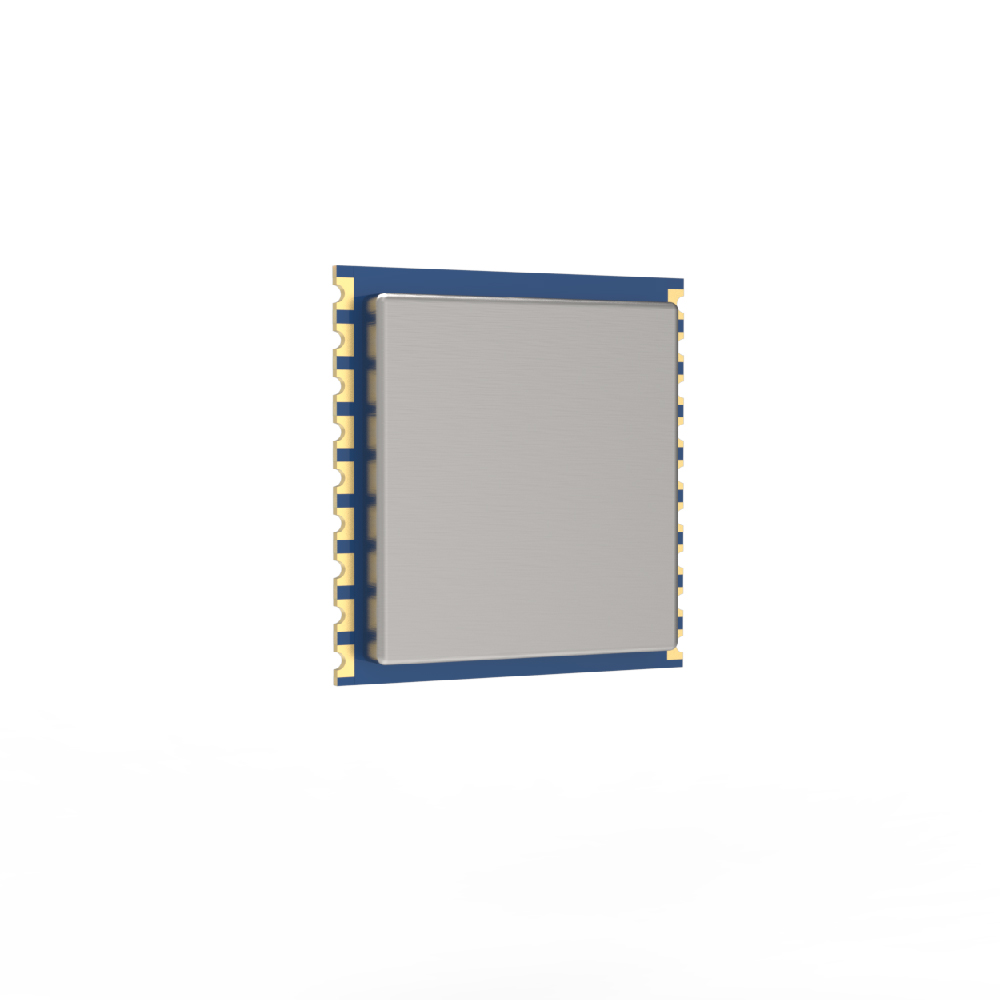

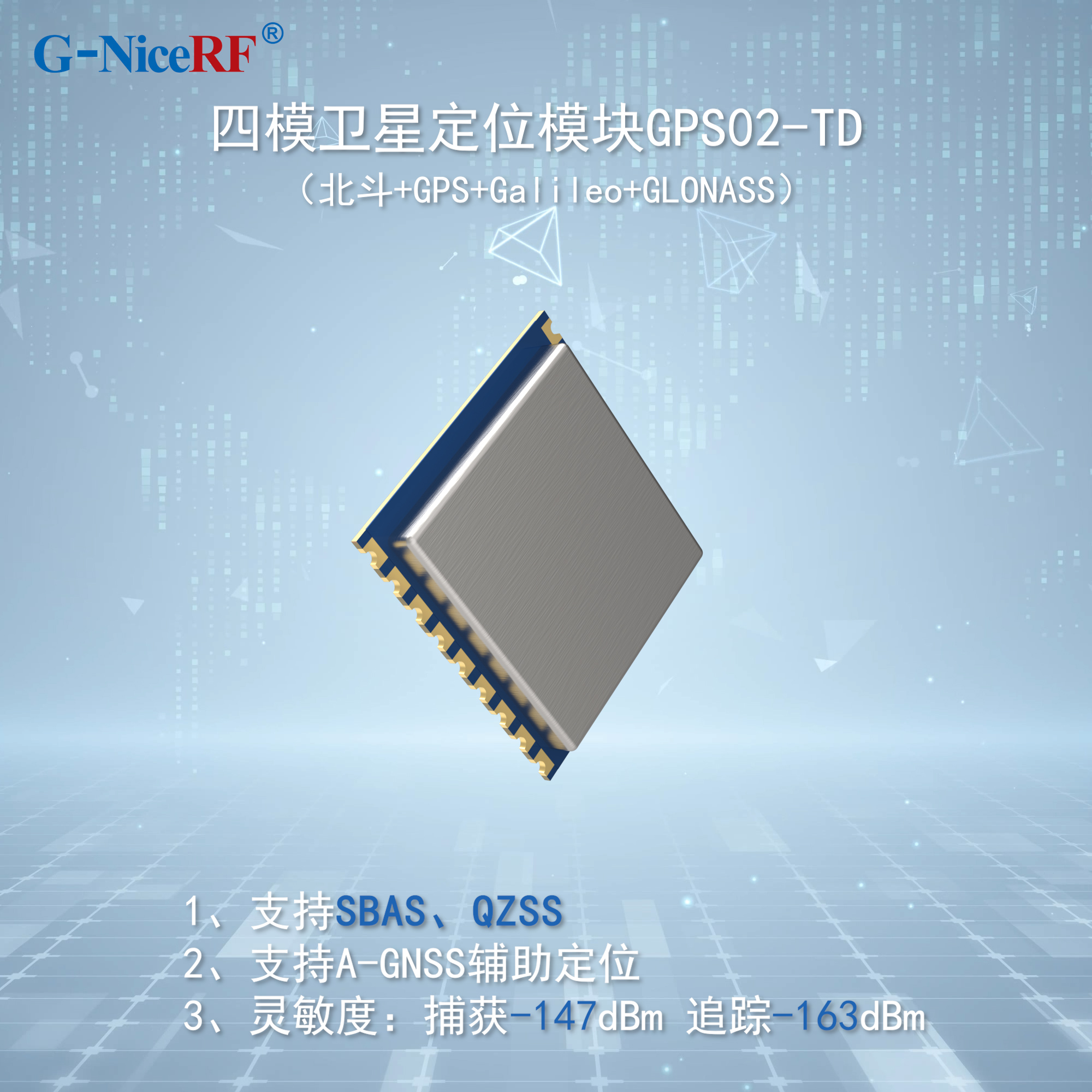

GPS02-TD：低價格高精度四模衛星定位導航GPS模塊北斗模塊

GPS02-TD模塊是一款支持BDS/GPS/GLONASS/Galileo/QZSS/SBAS的四模GPS/北斗模塊，全面支持北斗三信號，可為用戶提供了高品質、抗干擾強、低功耗的定位導航解決方案。

聯系我們

規格書&附件下載

產品規格書：GPS02-TD 高精度低功耗四模GPS定位模塊V1.1.pdf

產品簡介

特點&應用

性能參數

典型應用電路

引腳定義

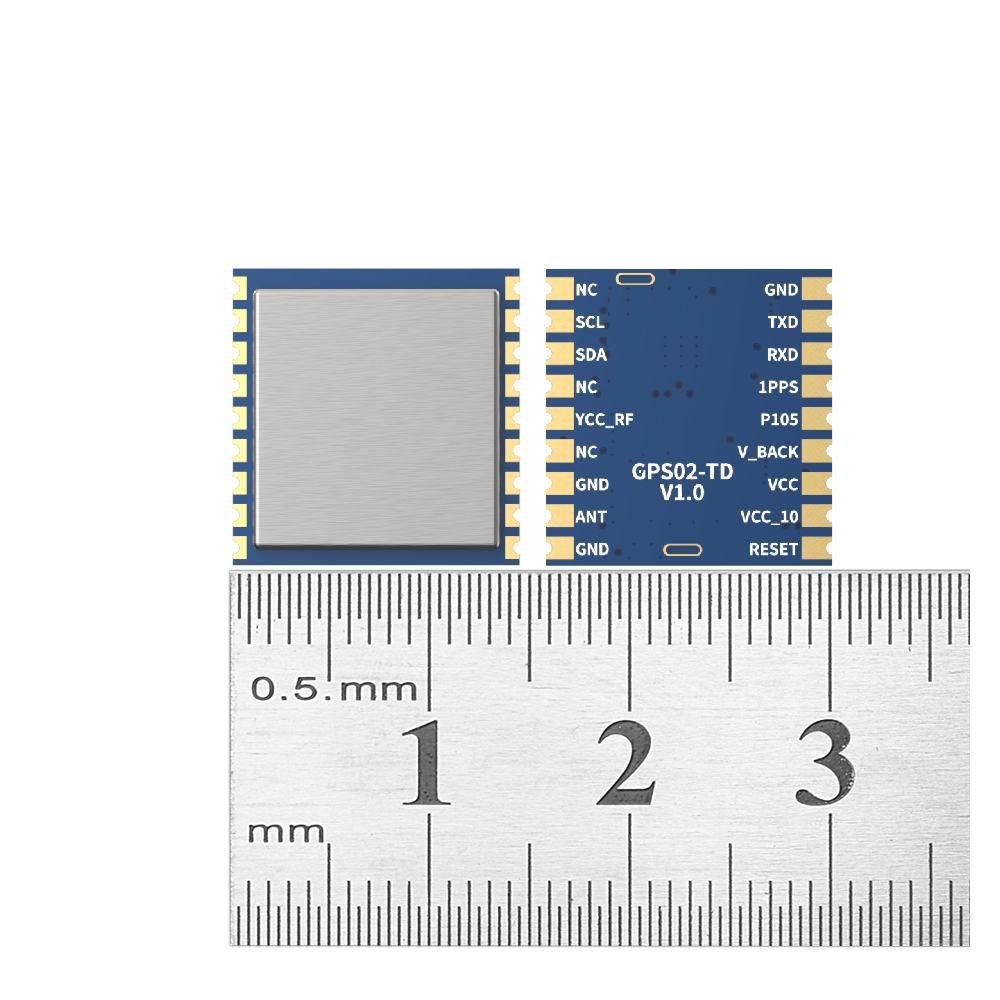

機械尺寸（單位：mm）

GPS模塊GPS02-TD支持BDS/GPS/GLONASS/Galileo

高精度GPS模塊GPS02-TD

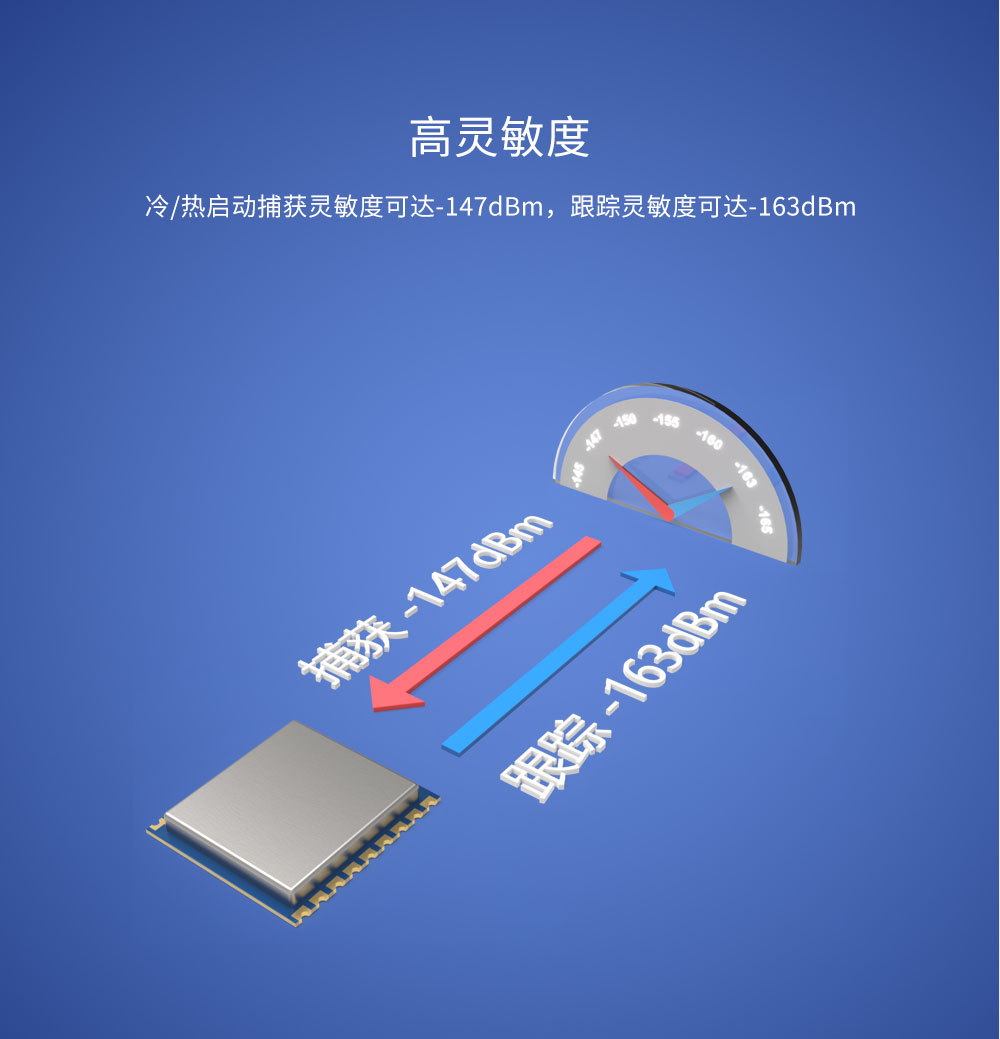

高靈敏度GPS模塊GPS02-TD

備用電源

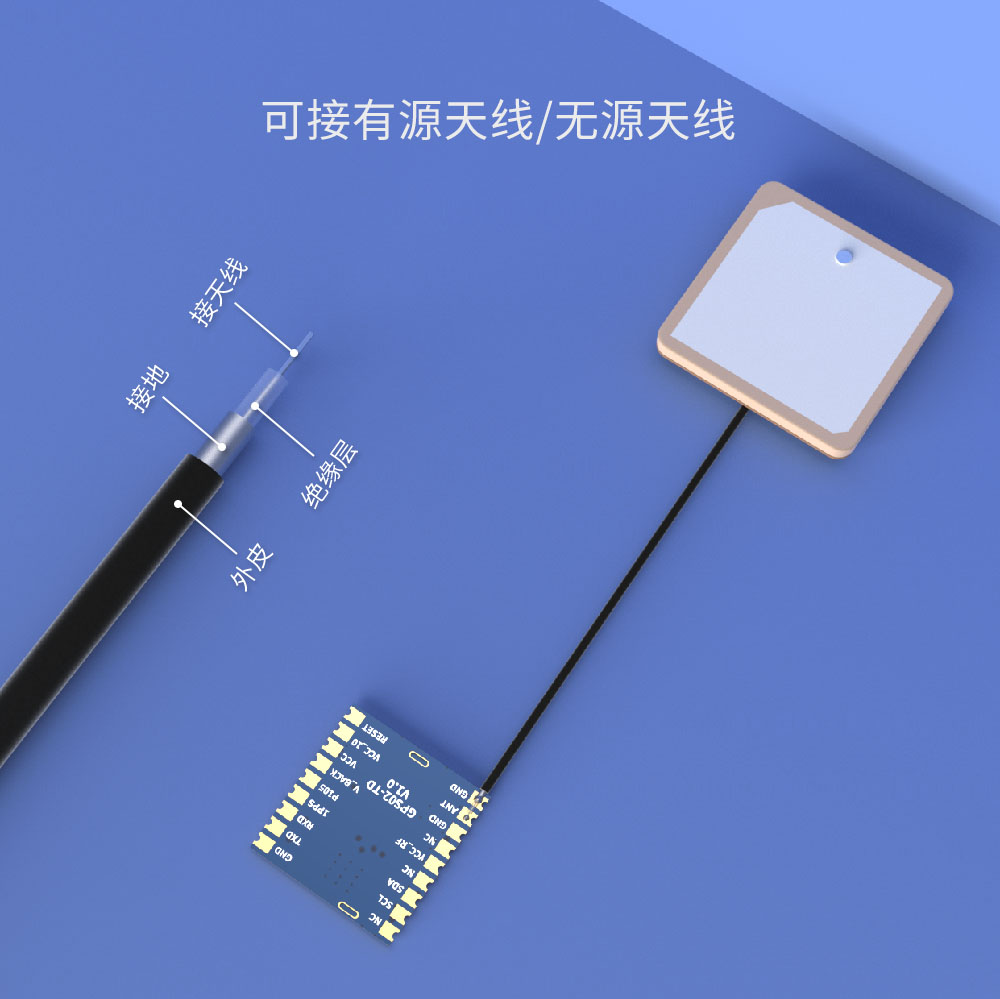

GPS模塊GPS02-TD接GPS有源天線/無源天線

GPS模塊GPS02-TD的應用領域

產品特點

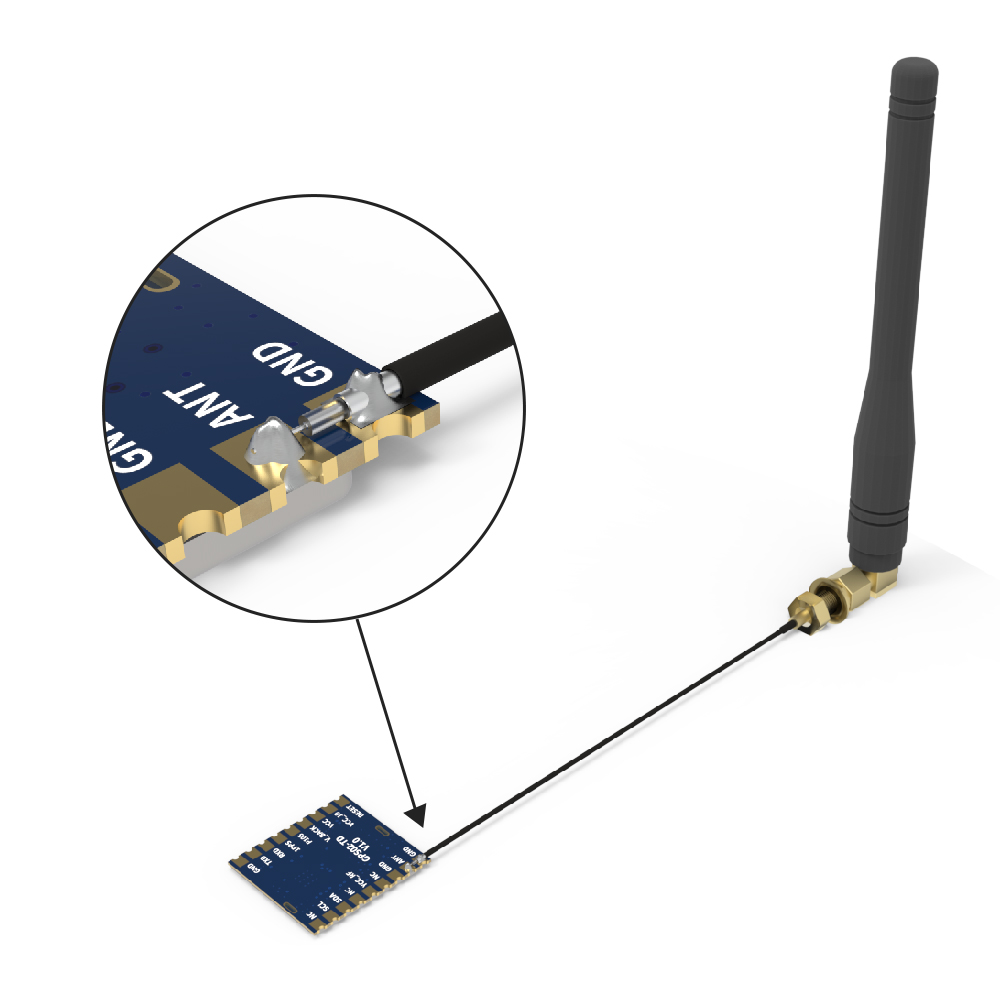

有源天線接法如下：

GPS定位模塊GPS02-TD的典型應用電路

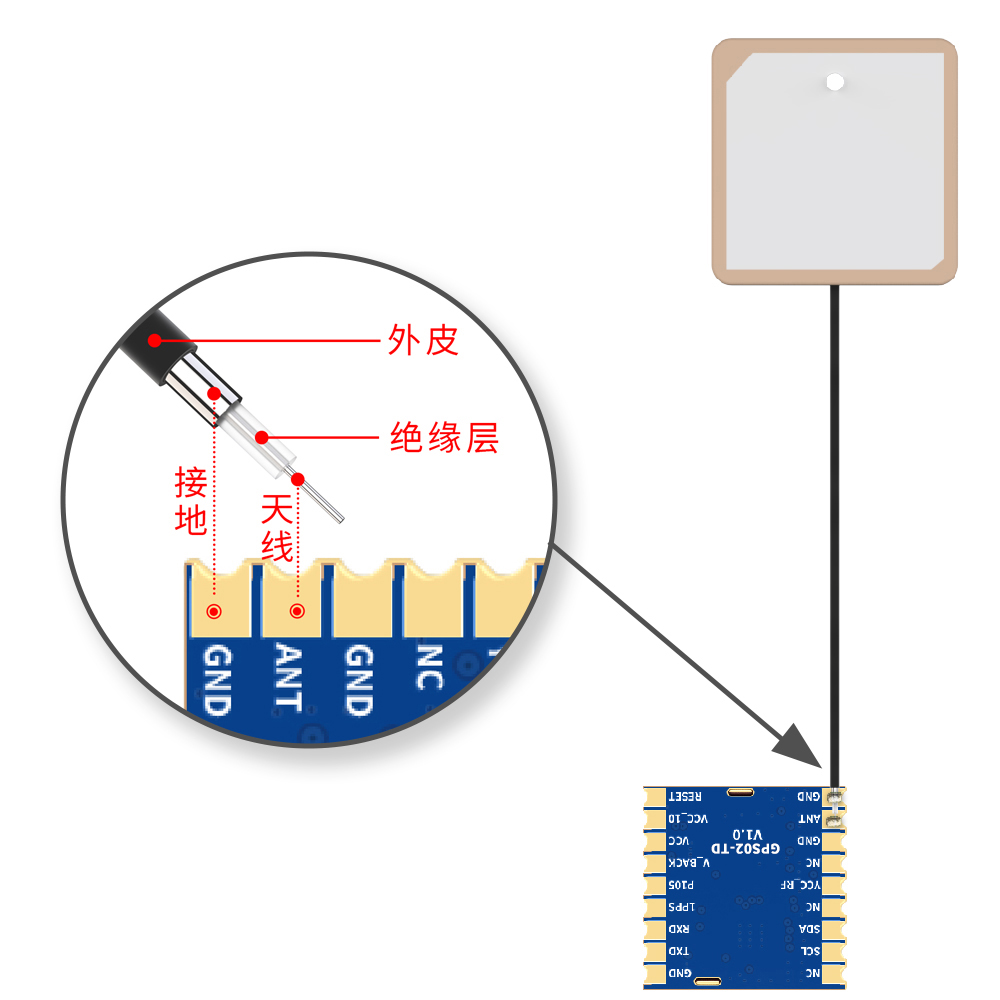

無源天線接法如下：

GPS定位模塊GPS02-TD的典型應用電路

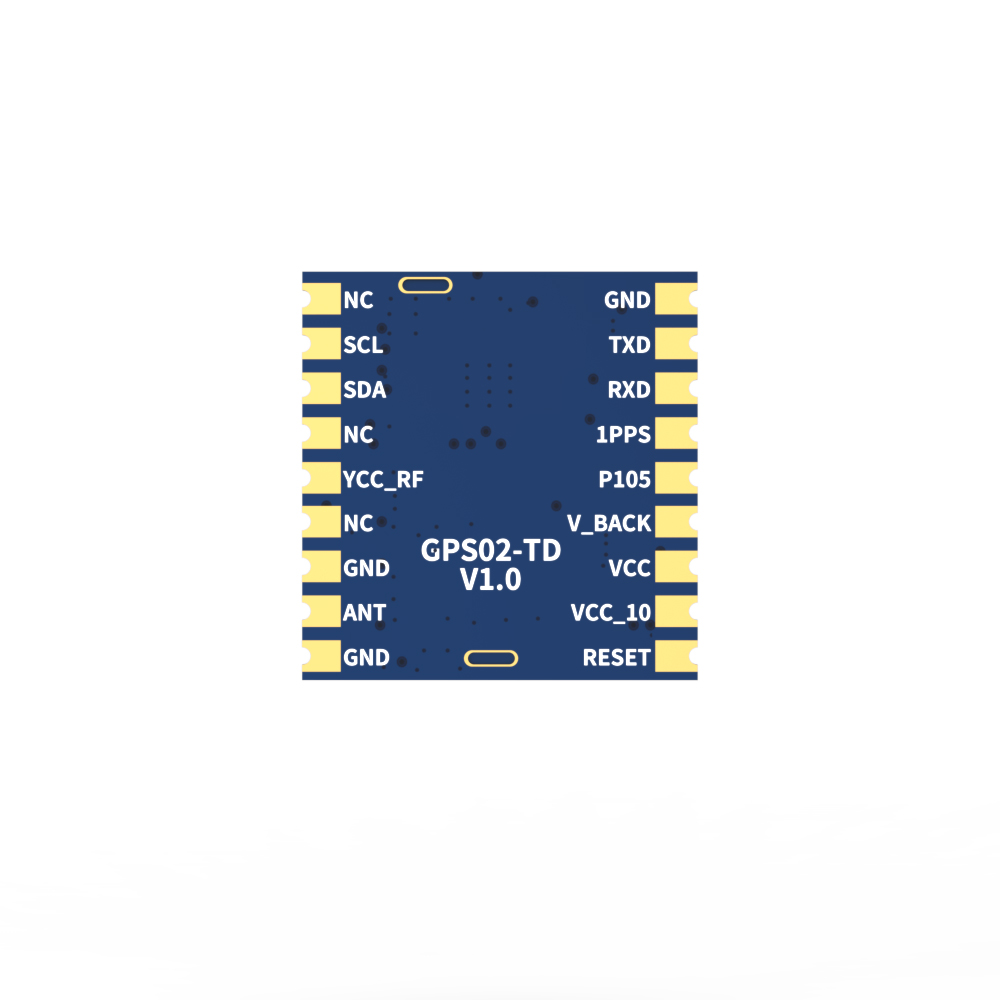

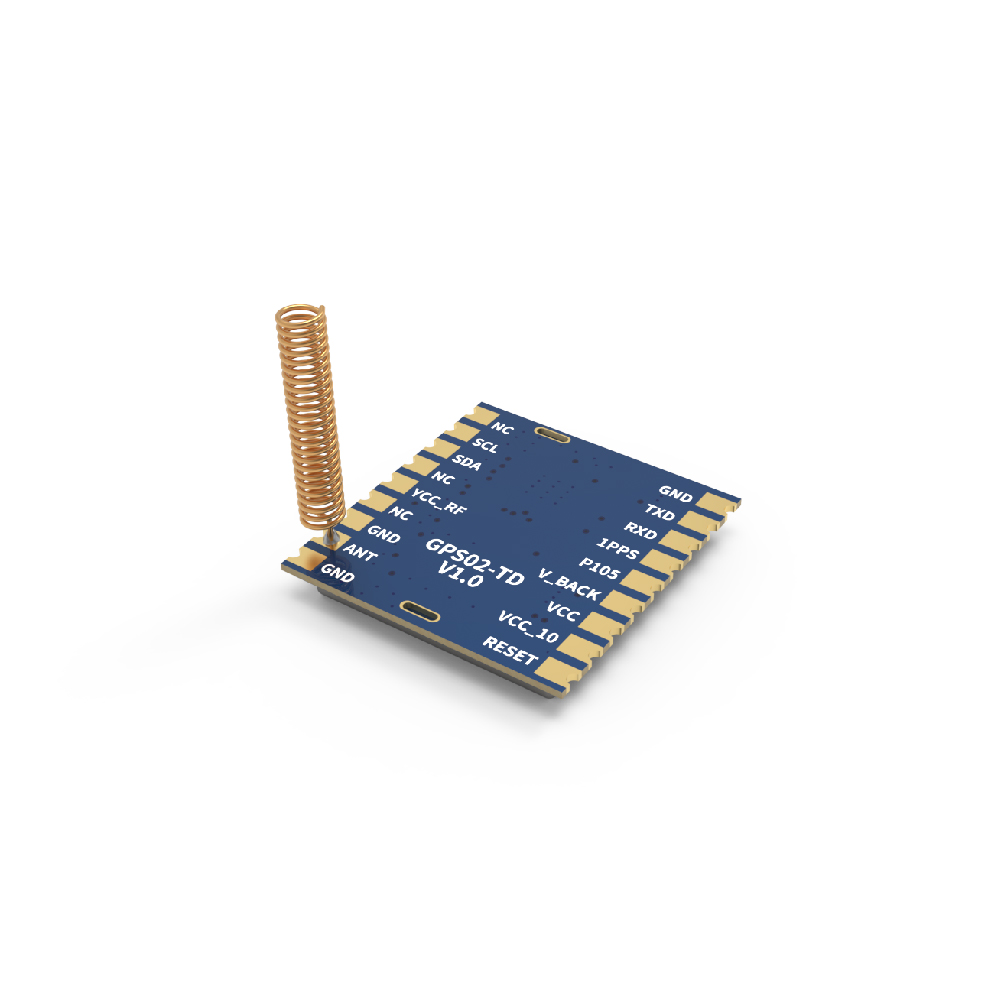

GPS定位模塊GPS02-TD的引腳定義

腳位編號	引腳定義	I/O	電平標準	描述
1、3、10	GND	—		接電源地
2	RF_IN	I		天線輸入
4、6	NC	—
5	VCC_RF	O	VCC	3.3V輸出，由模塊對天線進行供電，天線工作電流建議不超過20mA
7	SDA	I/O	0-3.5 V	兩線DDC接口的數據信號
8	SCL	I	0-3.5 V	兩線DDC接口的時鐘信號
9、14	PIO12、13	O	0-3.5 V	預留接口
11	TXD	O	0-3.5 V	數據輸出、狀態輸出
12	RXD	I	0-3.5 V	控制命令接收
13	1PPS	O	0-3.5 V	秒脈沖輸出
15	V_BCKP	I	2.5-3.5 V	備份電源輸入
16	VCC_IO	—	3.0-3.5 V	IO電源輸入
17	VCC	—	3.0-3.5 V	主電源輸入
18	nRESET	I	0-3.5 V	外部復位，低電平有效。復位管腳模塊外部，不可連接對地電容器。

GPS定位模塊GPS02-TD的機械尺寸
