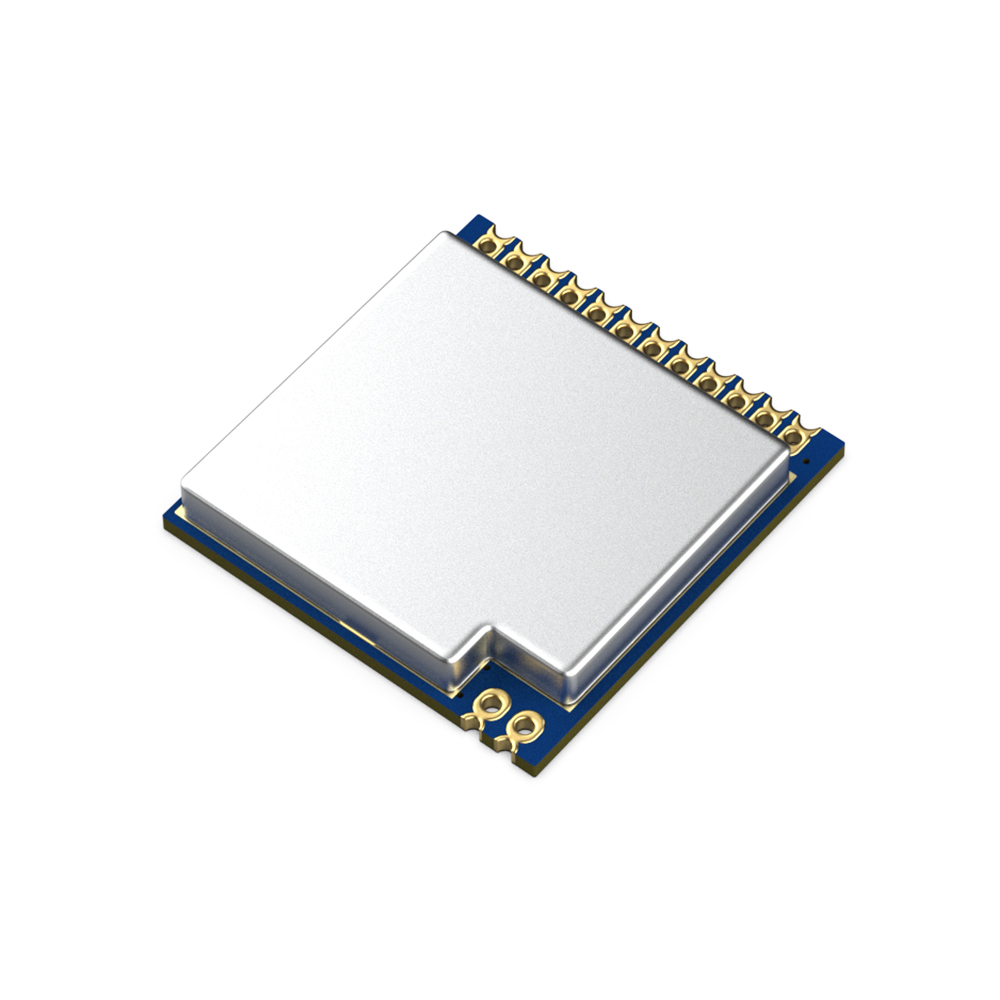

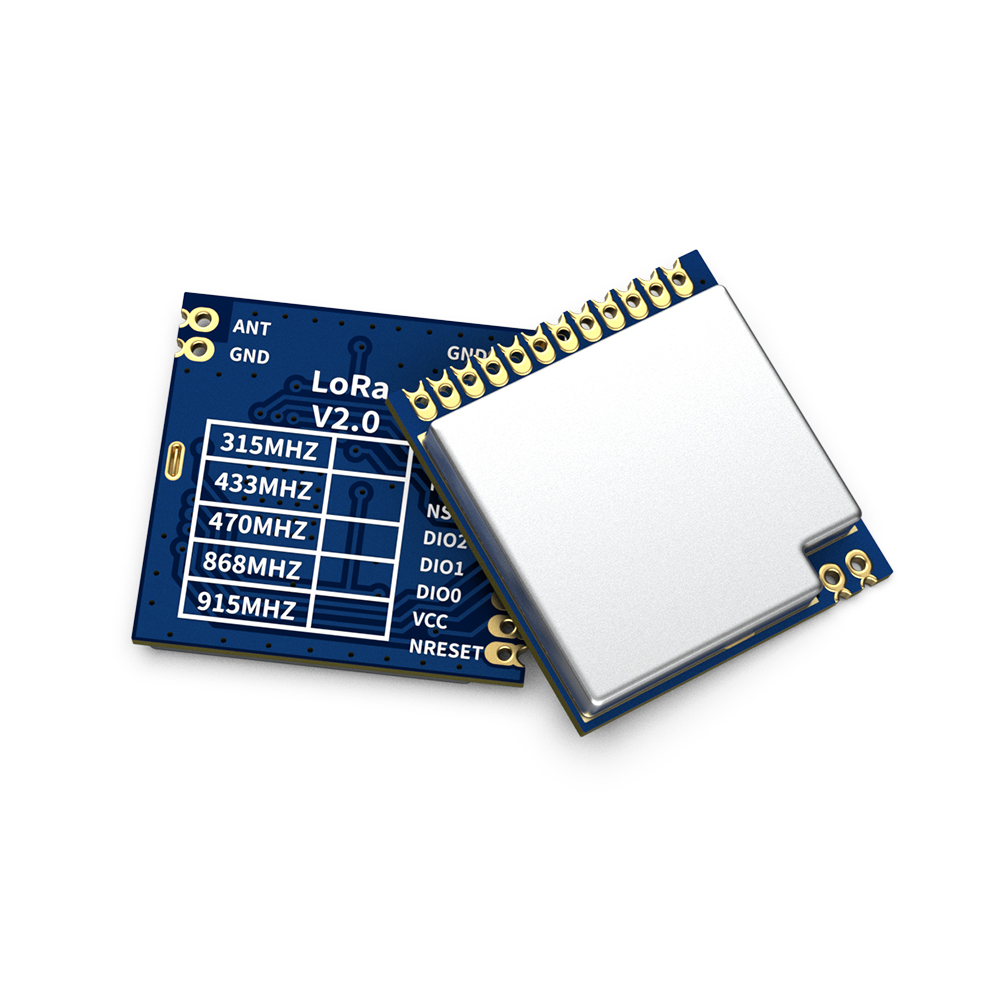

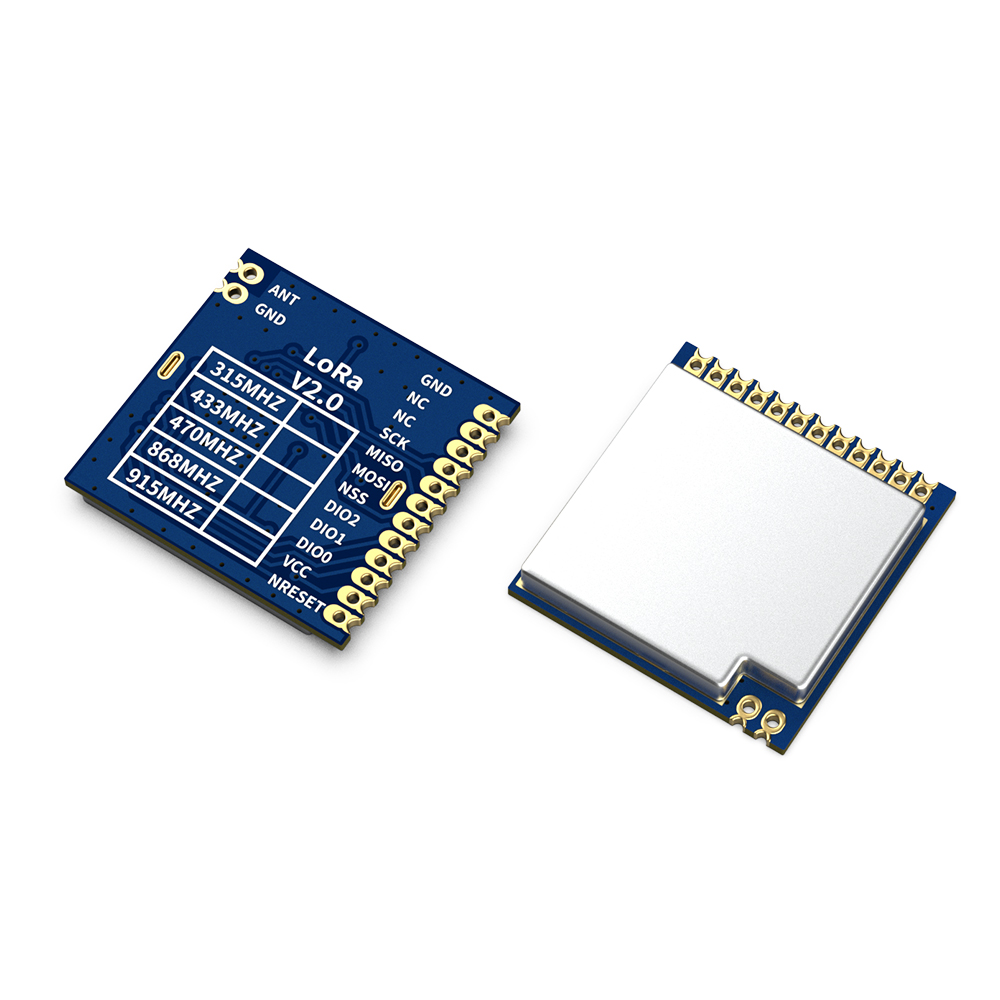

LoRa1276： 868MHz LoRa無線收發模塊

LoRa1276 LoRa無線收發模塊采用 Semtech 公司的SX1276 器件，該器件采用了 LoRa 擴頻調制跳頻技術，其通信距離，接收靈敏度都遠超現在的 FSK、GFSK 調制，且多個傳輸?shù)男盘栒加猛粋€信道而不受影響，具有超強的抗干擾性。此模塊設計 100mW 的輸出功率，體積十分小巧，在無線抄表，遠程工控等行業得以廣泛地應用。
LoRa1276嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 標準。

聯系我們

規格書&附件下載

產品規格書：LoRa127X 100mW LoRa無線收發模塊 V3.0.pdf

封裝尺寸：Lora1278-1276 RF1212 PRO series package 2018.rar

示例代碼：Lora1278 Lora1276 demo_ch.rar

其它附件：Arduino-lora.pdf

其它附件：sx1276_77_78_79.pdf

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	1.8	3.3	3.7	V
工作溫度范圍	-40		85	℃
電流消耗
接收電流		10.8		mA
發射電流		120		mA	@20dBm
休眠電流		1		uA
射頻參數
頻率范圍	403	433	463	MHz	@433MHz
	470	490	510	MHz	@490MHz
	800	868	900	MHz	@868MHz
	900	915	1000	MHz	@915MHz
調制速率	1.2		300	Kbps	FSK
調制速率	0.018		37.5	Kbps	LoRa
發射功率范圍	-1		20	dBm
接收靈敏度		-123		dBm	@FSK data=1.2kbps, Fdev=10kHz
接收靈敏度		-139		dBm	@LoRa BW=125KHz_SF = 12_CR=4/5

產品特點

頻率范圍：868 MHz（可定制 137-1020 MHz）
靈敏度：-139dBm @LoRa
最大輸出功率：20 dBm
低接收電流：10.8 mA
休眠電流 < 1.5uA
LoRa、(G)FSK 調制模式
內置天線靜電保護
數據傳輸率：1.2-300 Kbps @FSK 0.018-37.5 Kbps @LoRa
127 分貝動態范圍 RSSI
256 個字節 FiFo 與 CRC 跳頻功能
內置溫度傳感器和低電量指示燈
工作溫度范圍：-40 ~ +85 °C

應用領域

遠程抄表
工業控制
家庭自動化遙測
玩具控制
傳感器網絡
輪胎氣壓監測
健康監測
無線 PC 外圍設備

LoRa無線收發模塊LoRa1276的典型應用電路

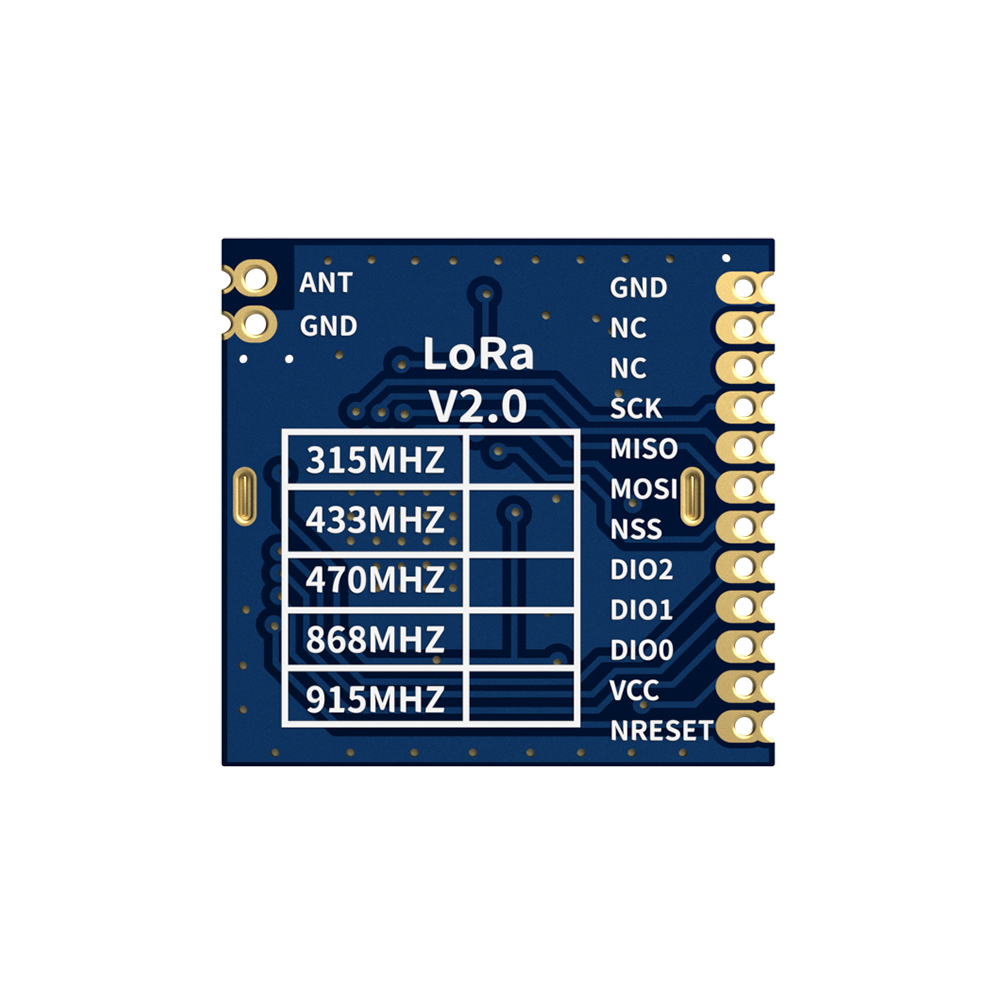

LORA1276 引腳圖

腳位編號	引腳定義	描述
1	GND	接電源地
2	NC	空腳
3	NC	空腳
4	SCK	SPI時鐘輸入
5	MISO	SPI數據輸出
6	MOSI	SPI數據輸入
7	NSS	SPI片選輸入
8	DIO2	數字I/O,可自定義
9	DIO1	數字I/O，可自定義
10	DIO0	數字I/O，可自定義
11	VCC	電源正輸入（默認3.3V）
12	NRESET	復位觸發輸入
13	GND	接電源地
14	ANT	接50歐的同軸天線

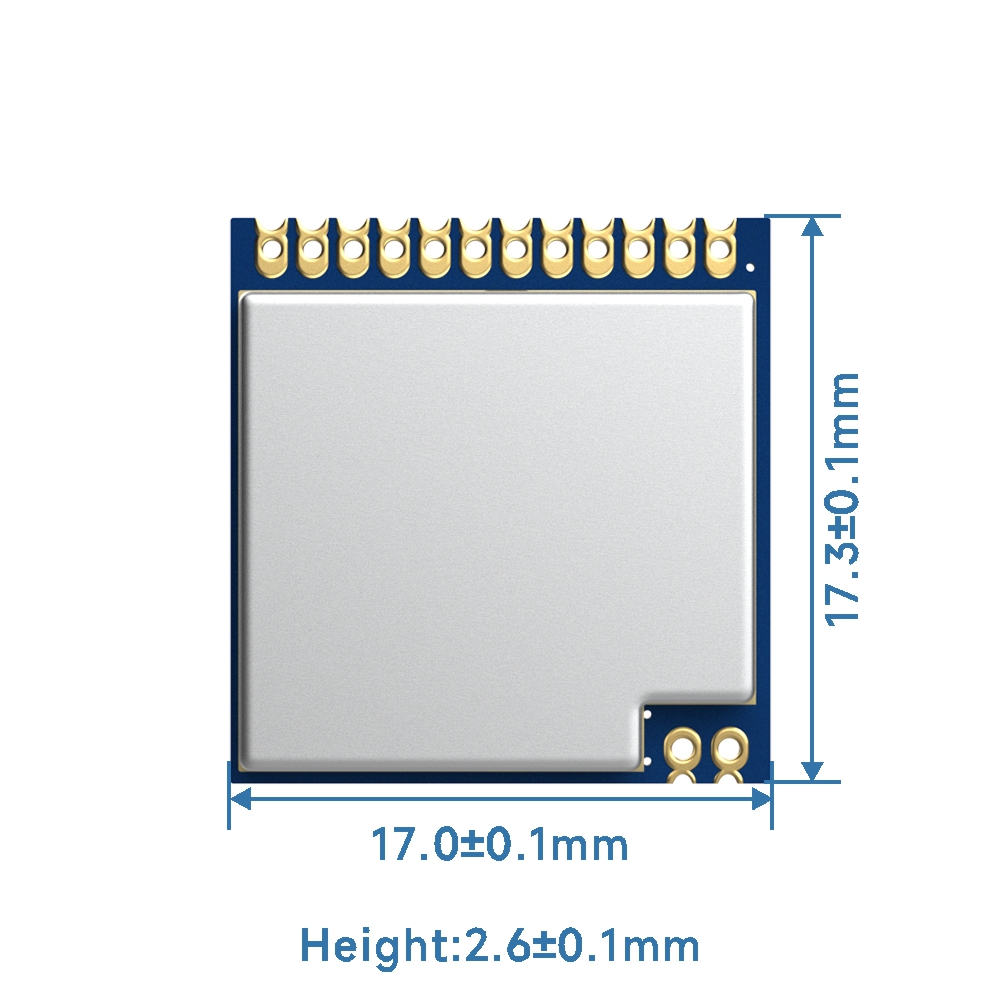

LoRa無線收發模塊LoRa1276的機械尺寸
