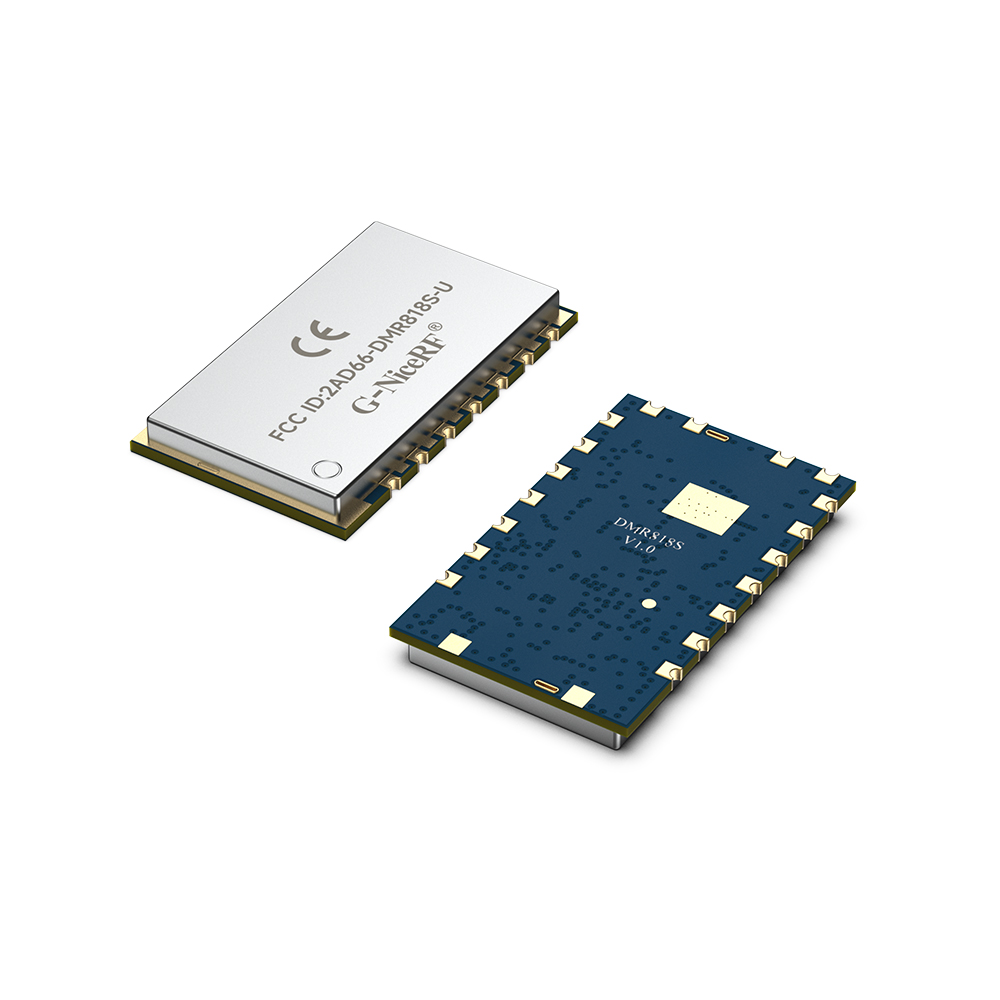

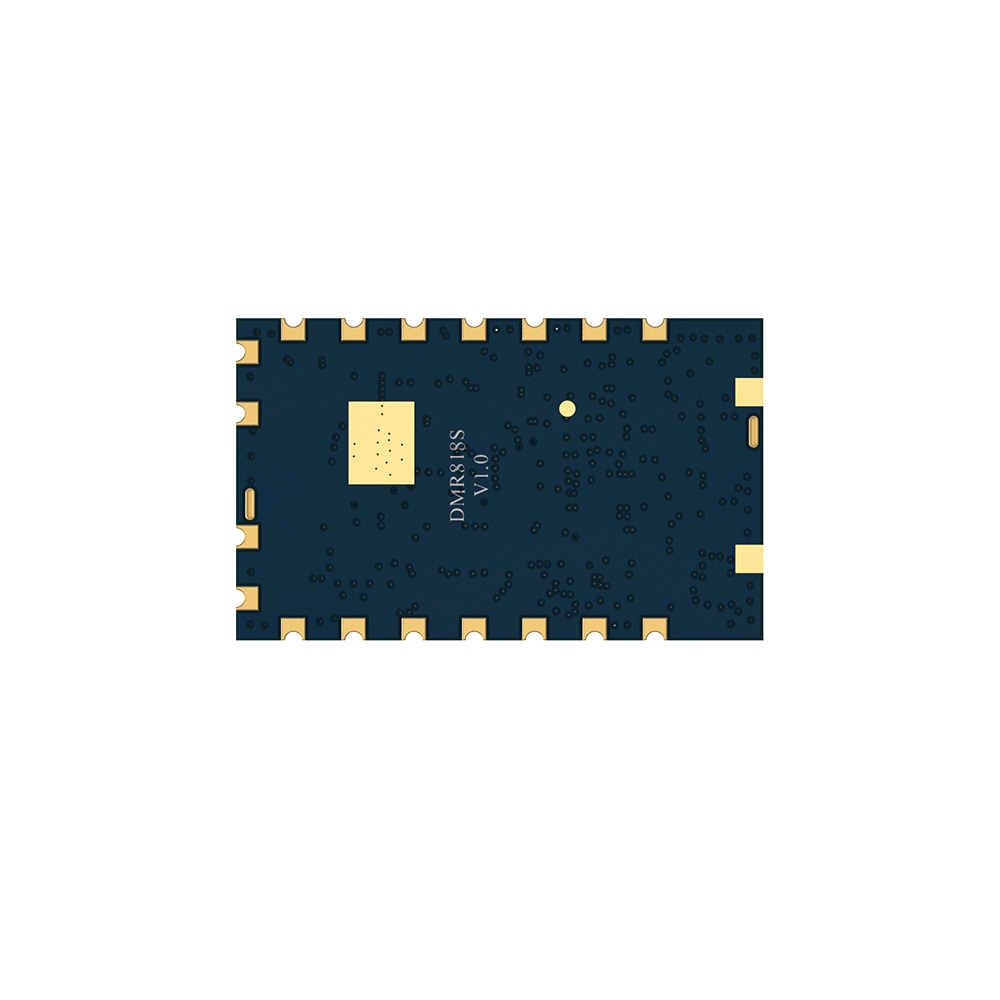

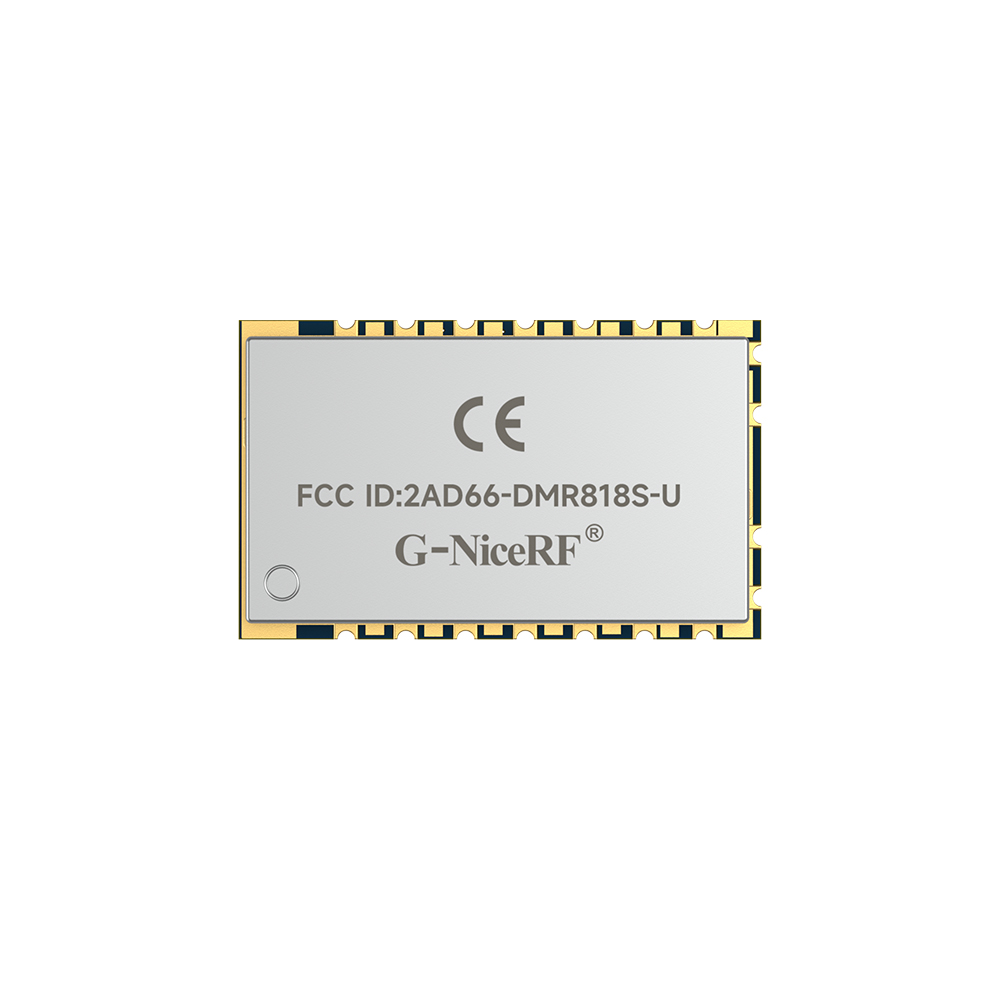

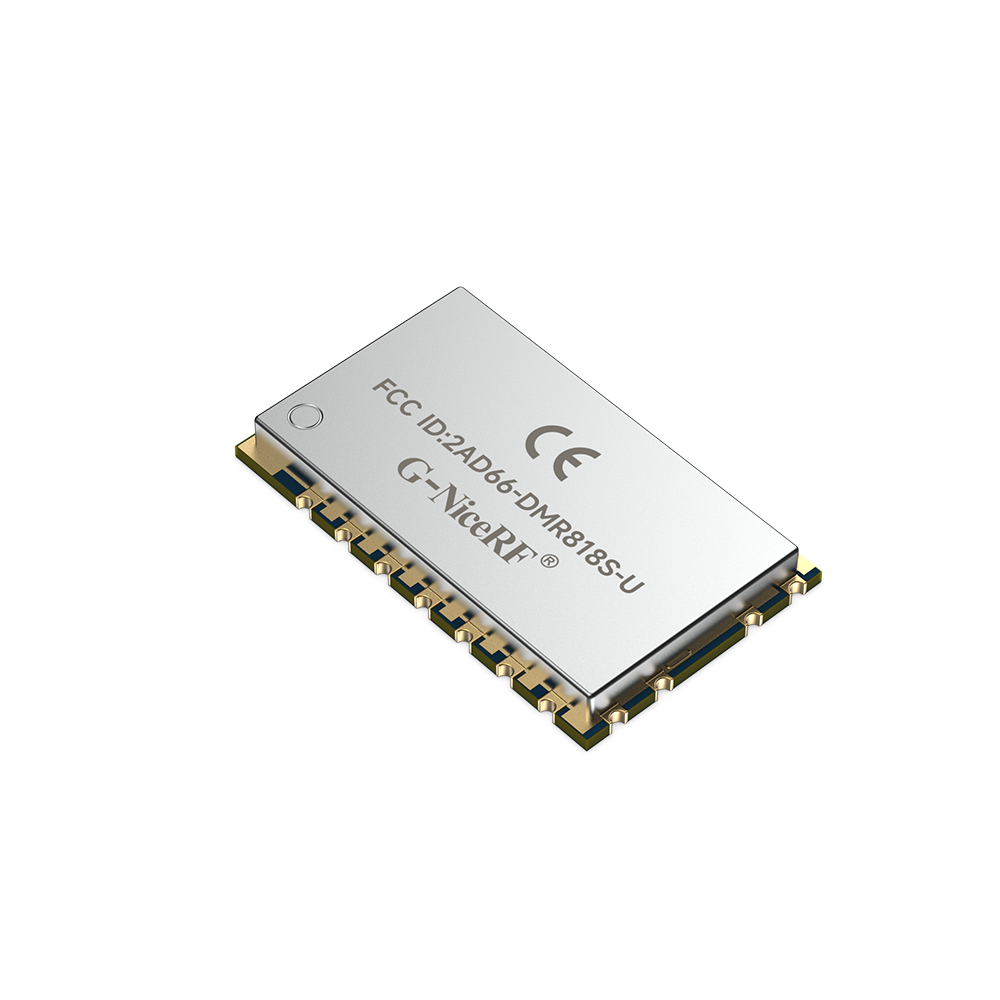

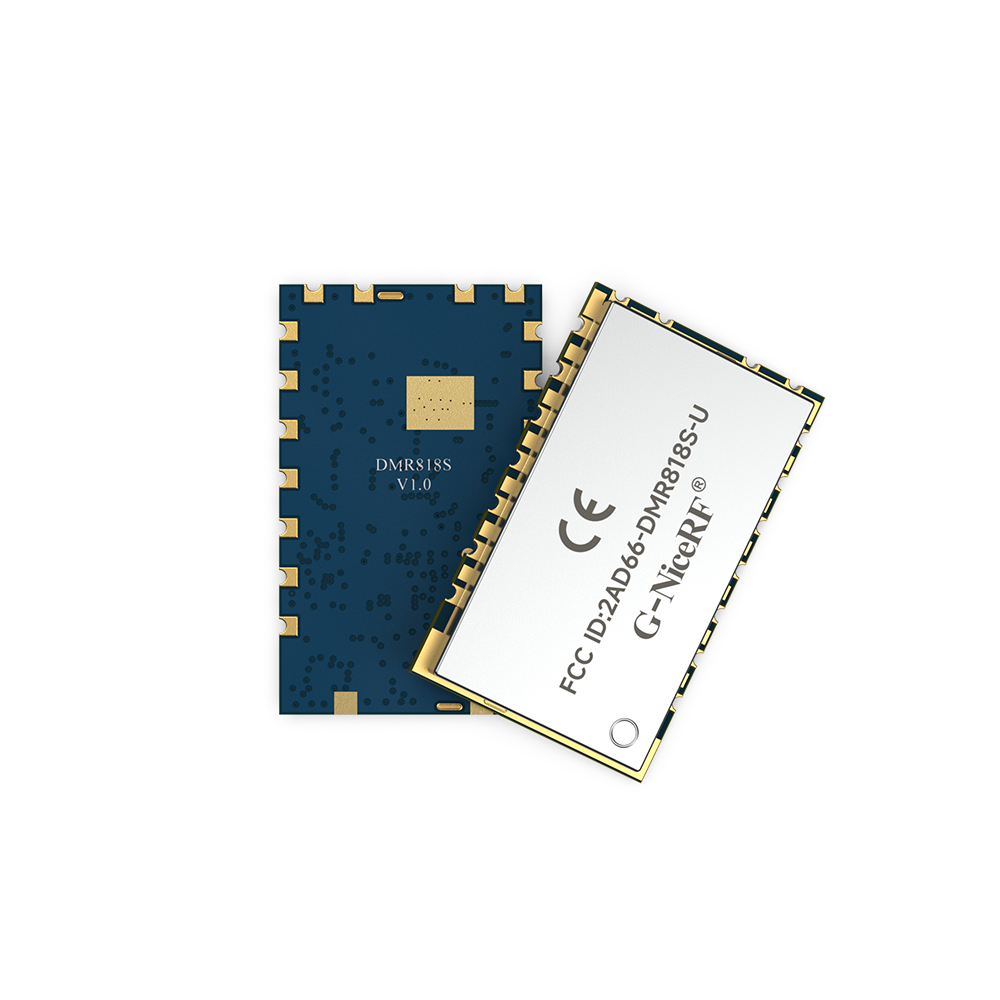

DMR818S：CE/FCC認證 2W雙時隙遠距離數字對講機模塊

DMR818S是我司的一款2W遠距離數字對講機模塊，內置微控制器、數字對講芯片及射頻功放電路。這款模塊不僅可以和市場上通用的模擬制式對講機兼容，還帶有數字對講機的功能。模塊為客戶提供了標準化的串行接口，可通過串口指令簡單快捷地設置模塊的收發頻率和聯系人等參數。模塊的高集成性使用戶只需在此模塊上外接音頻功放、麥克風、喇叭等，即可作為一個小型的數字對講機來工作。

DMR818S嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。DMR818S模塊還可為客戶提供過FCC和CE雙認證的版本，以滿足不同市場需求。

聯系我們

規格書&附件下載

產品規格書：DMR858S數字對講機模塊V1.1.pdf

其它附件：DMR818S sample.pdf

封裝尺寸：DMR818S package.rar

PC軟件：DMR8X8_PC Software.rar

其它附件：DMR818S、828S、858S 系列對講模塊通訊協議.pdf

其它附件：DMR818S和DMR818對比.pdf

認證報告：DMR818S-U CE認證.rar

認證報告：DMR818S-U_FCC ID認證.rar

產品簡介

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

模擬對講功能

數字對講機模塊詳情

參數	測試條件	最小	典型	最大	單位
工作電壓范圍		3.3	4.2	4.5	V
工作溫度范圍		-20	25	60	℃
工作頻率范圍	@UHF	400		470	MHz
	@VHF	134		174	MHz
	@350	320		400	MHz
模塊啟動時間			2000		ms
串口波特率			57600		bps
電流消耗
休眠電流	CS拉低3秒		< 55		uA
接收電流			< 135		mA
發射電流（高功率）	@VCC=4.2V，2w 模擬		<1300		mA
	@VCC=4.2V,2w 數字		<1000		mA
	@CE.FCC VCC=4.2V，1w 模擬		<1300		mA
	@CE.FCC VCC=4.2V，1w 數字		<800		mA
發射電流（低功率）	@VCC=4.2V 0.5w模擬		< 650		mA
	@VCC=4.2V 0.5w數字		< 500		mA
	@CE.FCC VCC=4.2V，0.5w 模擬		< 800		mA
	@CE.FCC VCC=4.2V，0.5w 數字		< 500		mA
發 射參數
頻率誤差			1	1.5	ppm
調制靈敏度	1.5KHz/2.5KHz頻偏（N/W)	6	7	12	mv
鄰道功率	@12.5K offset	-60	-62		dBm
麥克輸入電壓			0.1	1.6	Vpp
CTCSS調制頻偏		0.35	0.4	0.6	KHz
調制特性	300HZ	-13	-11	-9	dB
	500HZ	-9	-6	-5	dB
	1000HZ	-3	0	1	dB
	2000HZ	3	6	7	dB
	3000HZ	5	7	11	dB
接收參數
接收靈敏度	模擬(12db信吶比）		-120		dBm
接收誤碼率（DMR制式）	@ -118dBm		5		%
音頻輸出幅度				500	mv
音頻輸出阻抗			30		KOhm
鄰道選擇性	Offset:+12.5KHz	60			dB
鄰道選擇性	Offset:+12.5KHz	60			dB

DMR模式下數字對講支持以下功能

發送短信通信；
語音加密功能，短信加密功能；
支持全呼，組呼以及個呼功能；
有呼叫提示，支持主被叫檢測；
自帶緊急報警功能；
支持直通、中繼語音及短信應用。

模擬對講支持以下功能

CTCSS/CDCSS亞音頻設置功能
靜噪等級可設置

產品特點

UHF頻段：400~470 MHz

VHF頻段：134~174MHz

350頻段：320-400MHz

注：以上頻段三選一

開闊地傳輸距離為5公里
高功率2W(@CE,FCC 1W),低功率0.5W
高接收靈敏度：-124dBm
-121dBm下誤碼率低至 1%
發射接收頻率獨立
模擬帶寬5 / 25 KHz 數字帶寬6.25 KHz

數字對講/ 模擬對講支持短信發送功能
采用1ppm TCXO晶振，性能穩定
50級CTCSS模擬亞音頻碼
166級CDCSS數字亞音頻
9級可調音量
內置EEPROM，重要數據掉電保存

應用領域

數字對講機
無視數字對講系統
樓宇小區安防系統
音頻監聽系統

典型應用電路

引腳定義

腳位編號	引腳定義	I/O	電平標準	描述
1	MIC_IN	I		咪頭信號輸入
2	UART-TX	O	0-3.3V	串口發送數據口
3	UART-RX	I	0-3.3V	串口接收數據口
4,12	NC
5	HST_TXD	O	0-3.3V	串口發送數據腳(升級程序用）
6	HST_RXD	I	0-3.3V	串口接收數據腳(升級程序用）
7	ANT			射頻輸入/輸出腳（接50歐姆天線）
8、9、10	GND	-		地線
11	VCC	-	0-5V	電源正
13	CS	I	0-5V	模塊休眠使能腳，“0”為休眠，“1”為工作狀態
14	PTT	I	0-3.3V	發射/接收控制腳，“0”為發射；“1”為接收，默認接收模式(此腳不能拉低上電，必須上電復位完成后才能拉低）
15	+3.3V	-		3.3V電壓輸出腳，可外接50mA負載
16	LINE_OUT	O		音頻輸出
17	T/R	O	0-3.3V	模塊收發狀態指示腳，發射狀態下輸出高電平，接收狀態輸出低電平
18	SPKEN	O	0-3.3V	接收信號指示腳（可外接控制音頻功放），高電平有效，默認低電平
19、20	GND	-		地線

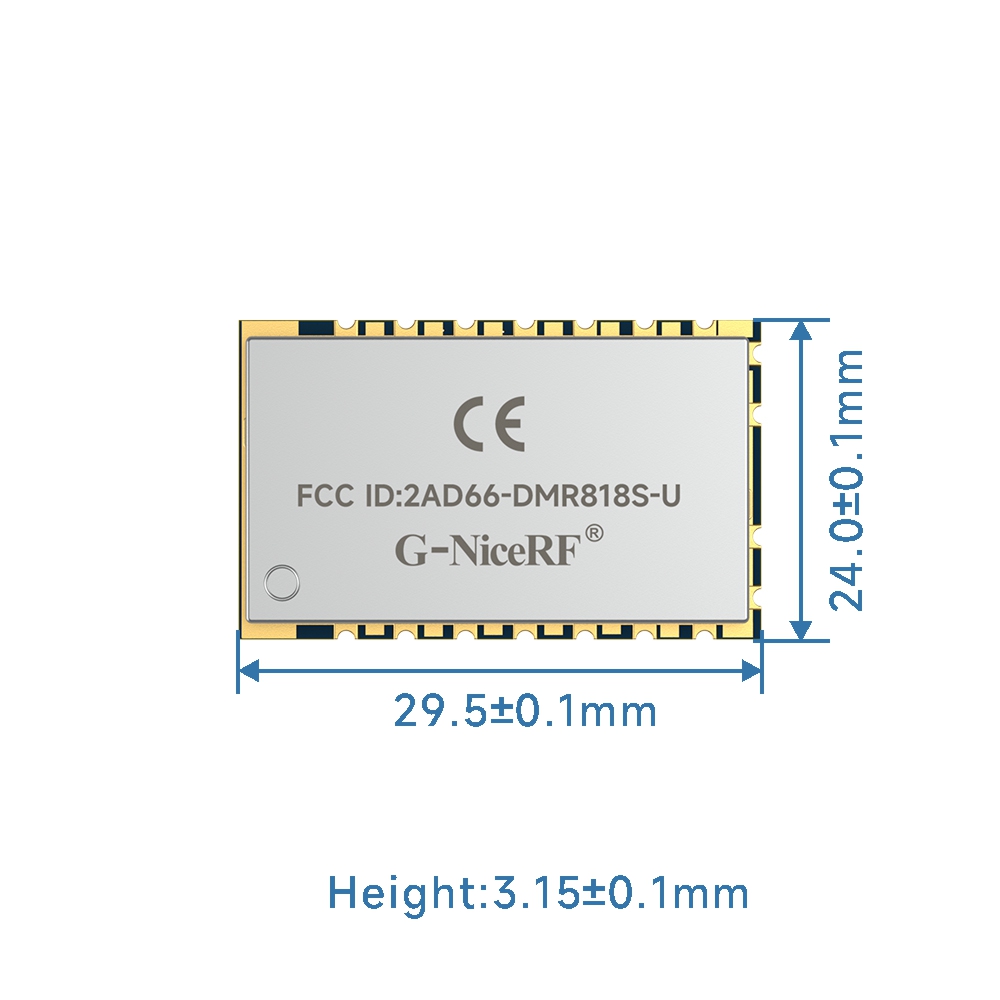

機械尺寸
