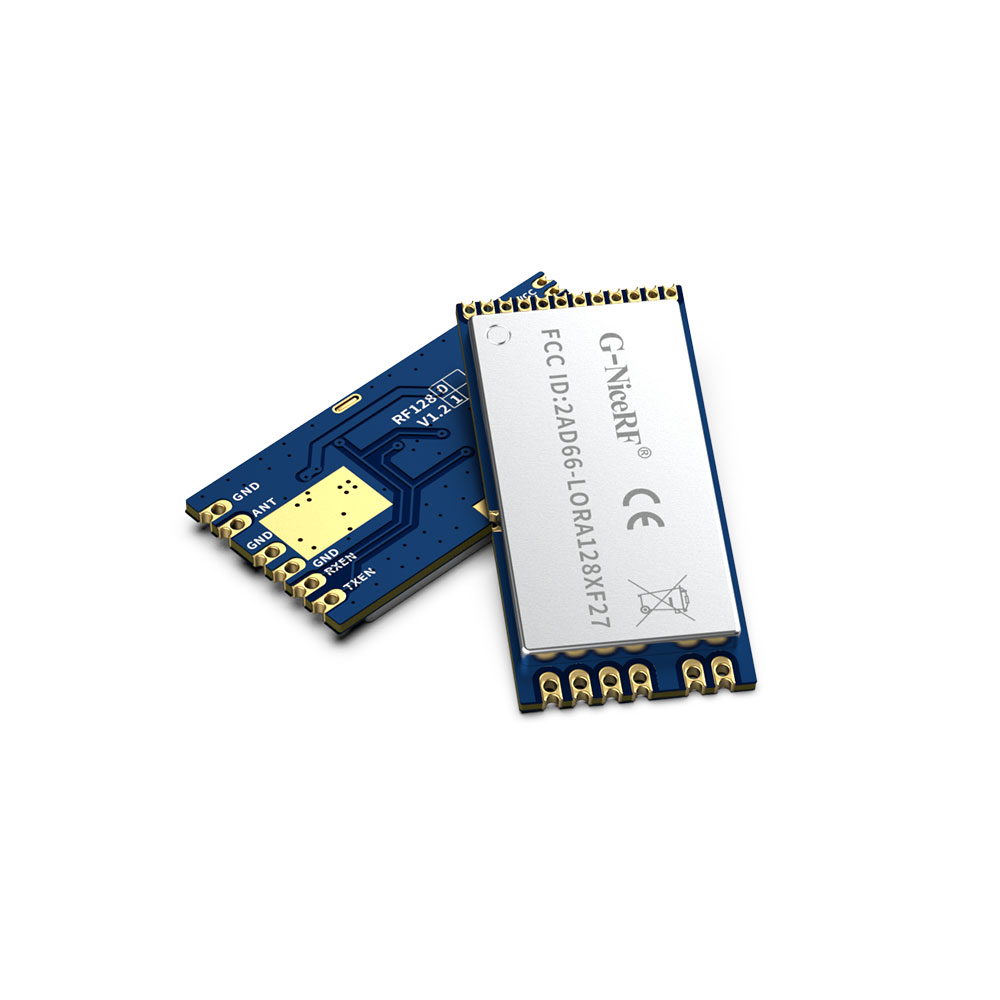

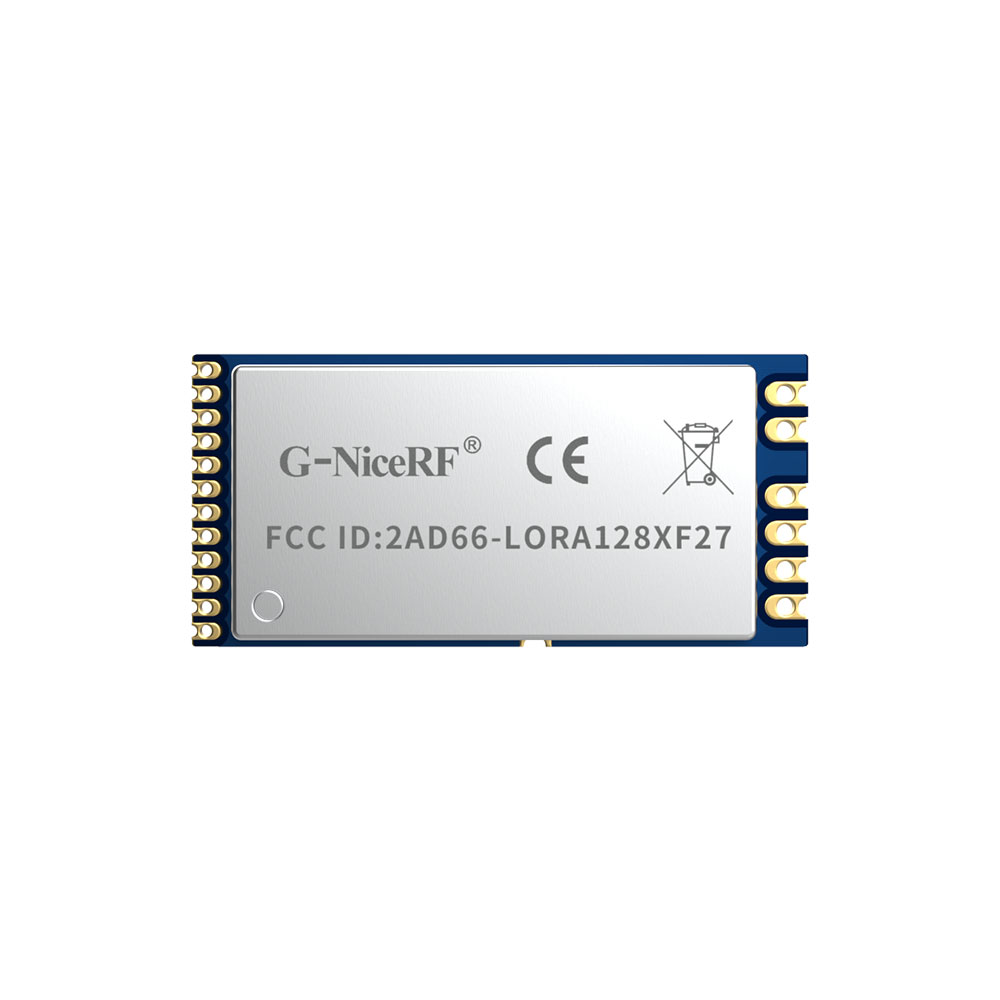

LoRa128XF27: 500mW lora模塊 CE & FCC認證
LoRa128XF27系列有三種模塊:LoRa1280F27-TCXO、LoRa1280F27和LoRa1281F27。
LoRa128XF27嚴格使用無鉛工藝生產和測試,符合RoHS、Reach的標準。
LoRa1280F27 和LoRa1281F27 已經獲得了CE和FCC認證,客戶在做整機認證的時候可以引用我們的認證。從而極大地節省時間和降低費用。
此系列模塊基于美國Semtech原廠的SX1280/SX1281射頻芯片而設計,外加PA電路的匹配使得模塊的輸出功率高達500mW (+27dBm)。另外,LoRa1280F27-TCXO模塊還搭配了工業級的高精度TCXO溫補晶振,可以更好地保證我們通訊模塊在不同高低溫度等惡劣環境下,仍然保持穩定的工作頻率。2.4GHz高穿透率頻段搭載LoRa的調制模式,使模塊有較高的接收靈敏度和環境抗干擾能力,被廣泛應用于遠距離2.4GHz傳輸要求的場合。
聯系我們
產品規格書:LoRa128XF27 500mw 2.4GHz LoRa無線收發模塊 V2.1.pdf

LoRa128XF27系列有三種模塊:LoRa1280F27-TCXO、LoRa1280F27和LoRa1281F27。用戶可以根據自己的不同應用需求來選擇,區別如下:
參 數 |
最 小 |
典 型 |
最 大 |
單 位 |
條 件 |
運 行 條 件 |
|||||
工作電壓范圍 |
2 |
5 |
5.5 |
V |
|
工作溫度范圍 |
-40 |
|
85 |
°C |
|
電 流 消 耗 |
|||||
發射電流 |
|
< 600 |
|
mA |
@VCC=5V, 27dBm |
接收電流 |
|
< 17 |
|
mA |
@普通晶振 |
|
< 19 |
|
mA |
@TCXO晶振 |
|
體眠電流 |
|
< 7 |
|
uA |
|
射 頻 參 數 |
|||||
頻率范圍 |
2400 |
|
2500 |
MHz |
|
調制速率 |
0.476 |
|
202 |
Kbps |
@LoRa |
260 |
|
1300 |
Kbps |
@FLRC |
|
125 |
|
2000 |
Kbps |
@FSK |
|
發射功率范圍 |
1 |
|
27 |
dBm |
|
最大發射功率 |
26 |
26.5 |
27 |
dBm |
@VCC=5V |
接收靈敏度 |
|
-132 |
|
dBm |
LoRa@0.476Kbps |
產品特點
- 工作頻率范圍:2400-2500MHz
- 最大輸出功率:500mW (27.0dBm)
- 靈敏度:-132dBm@LoRa
- 數據傳輸率:476-202Kbps@LoRa
- LoRa調制
- 內置LNA
- 高精度晶振(5ppm TCXO/10ppm)
- 數據包通訊模式(收發FiFo256字節)
- 工作電壓范圍:0-5.5V
- 工作溫度范圍:-40~+85 °C
應用領域
- 高端全雙工對講機
- 會議電話系統
- 耳麥式對講機
- 樓宇小區安防系統
- 特種場景的安保特殊工種作業對講
注:在5V供電時,所有IO的高電平為3.3V

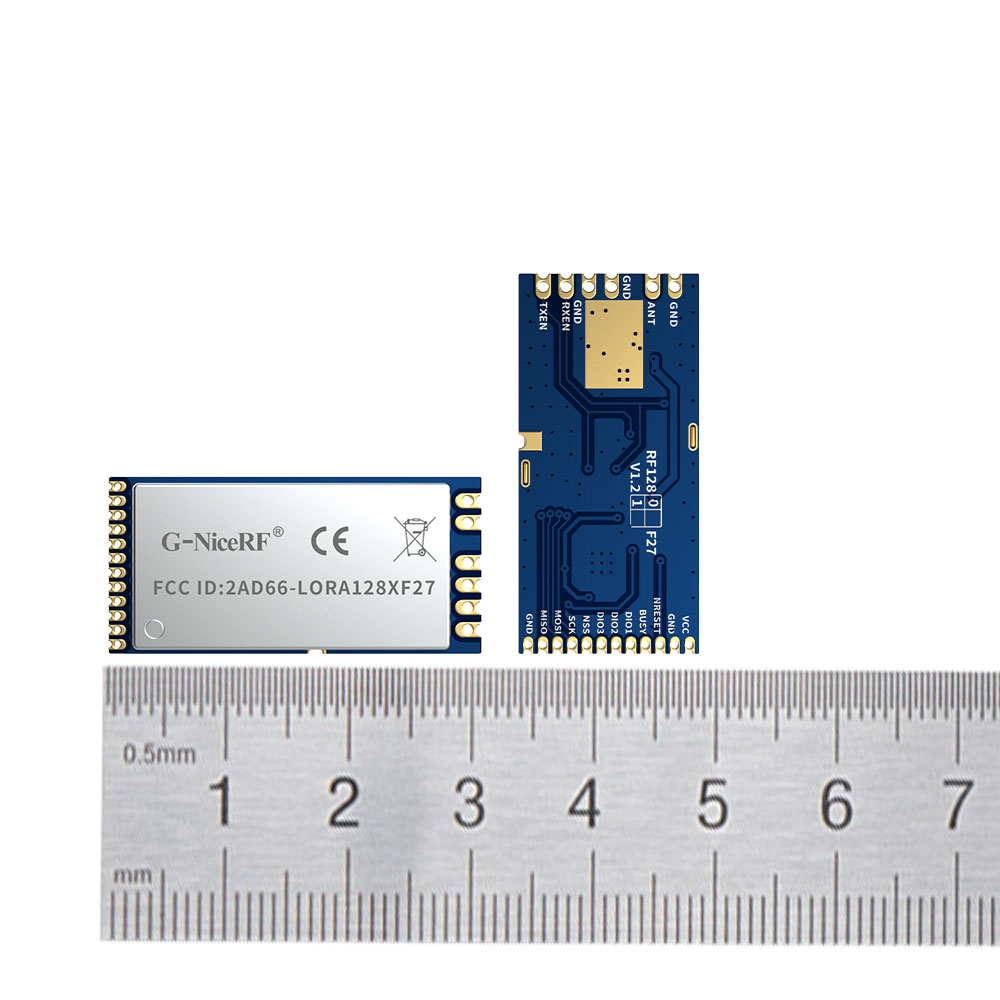

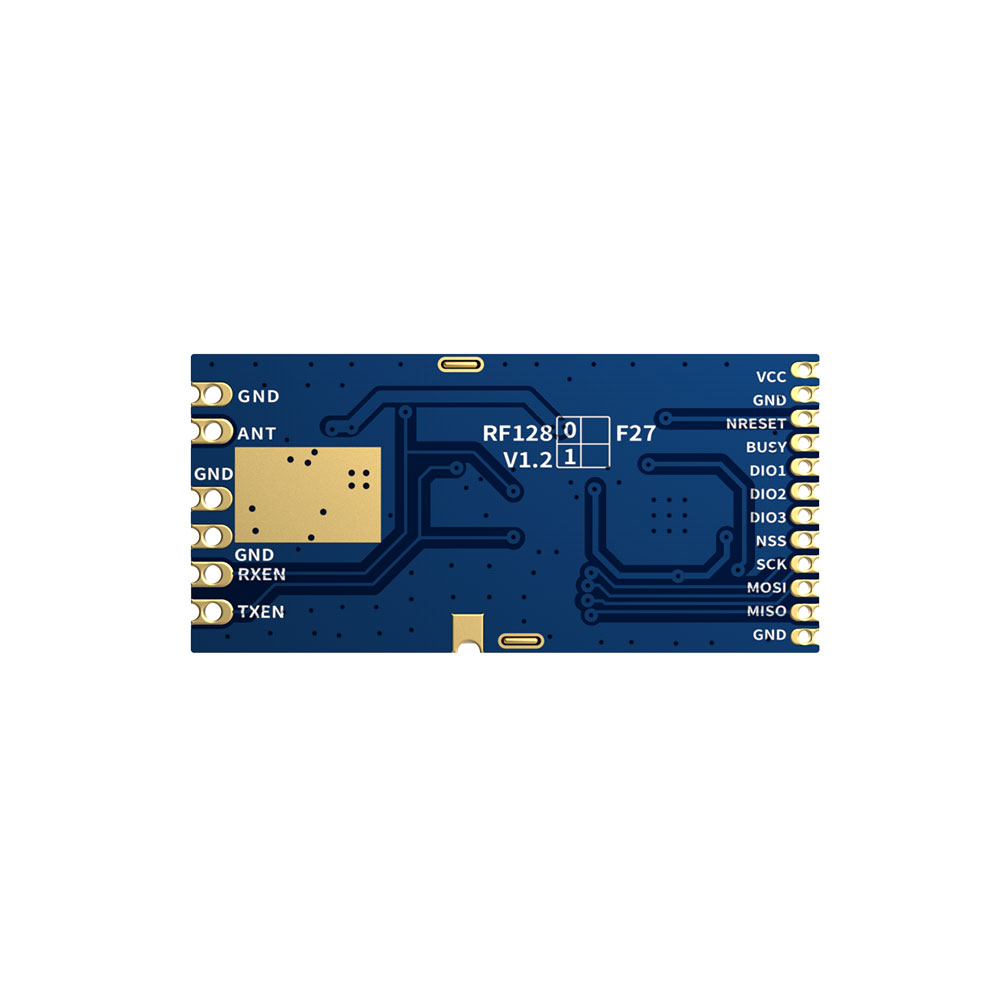

腳位編號 |
引腳定義 |
I/O |
電平標準 |
描 述 |
1 |
VCC |
- |
2.0-5.5v |
接電源正極 |
注:對于Lora1280F27 和Lora1281F27模塊,第2腳為GND |
||||
2 |
GND |
- |
|
接電源地 |
注:對于Lora1280F27-TCXO模塊,第2腳為TCXOEN |
||||
2 |
TCXOEN |
I |
2.0-3.3V |
開啟TCXO: 1.在控制SX1280復位前拉高 TCXOEN; 2.延時至少3ms等待TCXO啟動完成; 3.在1280模塊使用期間,TCXOEN要一直保持高電平;
關閉TCXO(如果需要模塊進入休眠模式): 1.調用SetSleep()函數使模塊進入休眠模式; 2.延時至少1ms等待模塊休眠完成; 3.拉低TCXOEN關閉TCXO; |
3 |
NRESET |
I |
0-3.3V |
芯片復位觸發腳,低電平有效 |
4 |
BUSY |
O |
0-3.3V |
狀態指示腳(詳見SX1280/1281規格書) |
5 |
DIO1 |
O |
0-3.3V |
直連芯片腳,可配置的通用IO(功能詳見芯片SX1280/1規格書) |
6 |
DIO2 |
O |
0-3.3V |
直連芯片腳,可配置的通用IO(功能詳見芯片SX1280/1規格書) |
7 |
DIO3 |
O |
0-3.3V |
直連芯片腳,可配置的通用IO(功能詳見芯片SX1280/1規格書) |
8 |
NSS |
I |
0-3.3V |
模塊片選引腳 |
9 |
SCK |
I |
0-3.3V |
SPI時鐘輸入腳 |
10 |
MOSI |
I |
0-3.3V |
SPI數據輸入腳 |
11 |
MISO |
O |
0-3.3V |
SPI數據輸出腳 |
12,15,16 |
GND |
- |
- |
接電源負極 |
13 |
TXEN |
I |
0-3.3V |
發射控制腳(發射時為高電平,接收時為低電平) |
14 |
RXEN |
I |
0-3.3V |
接收控制腳(接收時為高電平,發射時為低電平) |
17 |
ANT |
- |
- |
接50歐的同軸天線 |
18 |
GND |
- |
- |
接電源負極 |
.jpg)
