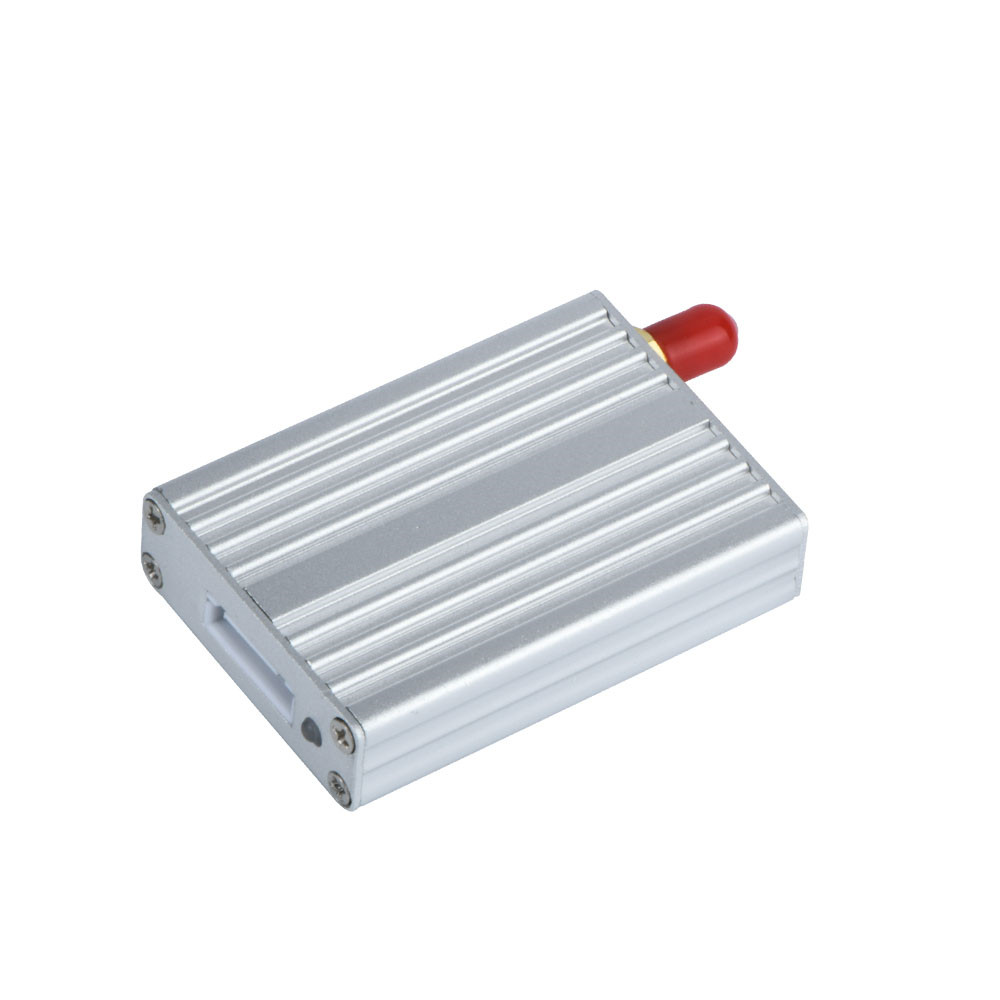

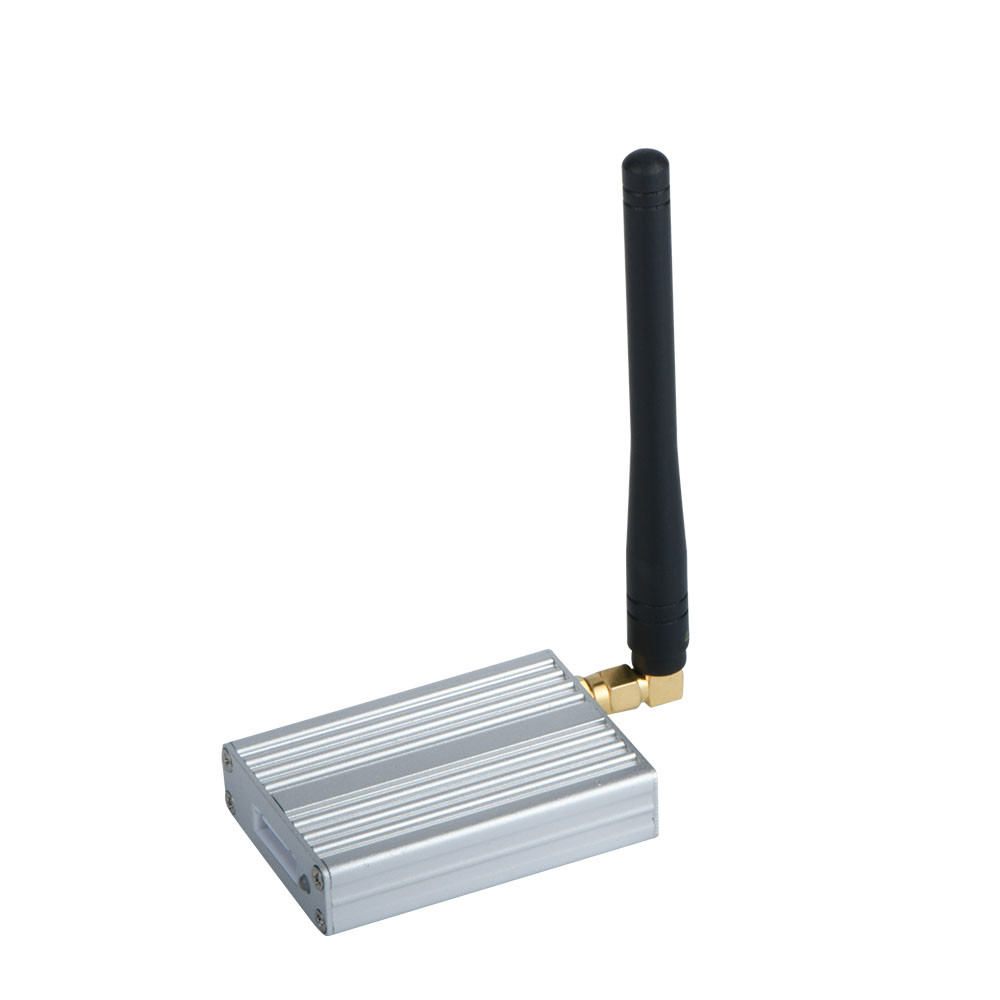

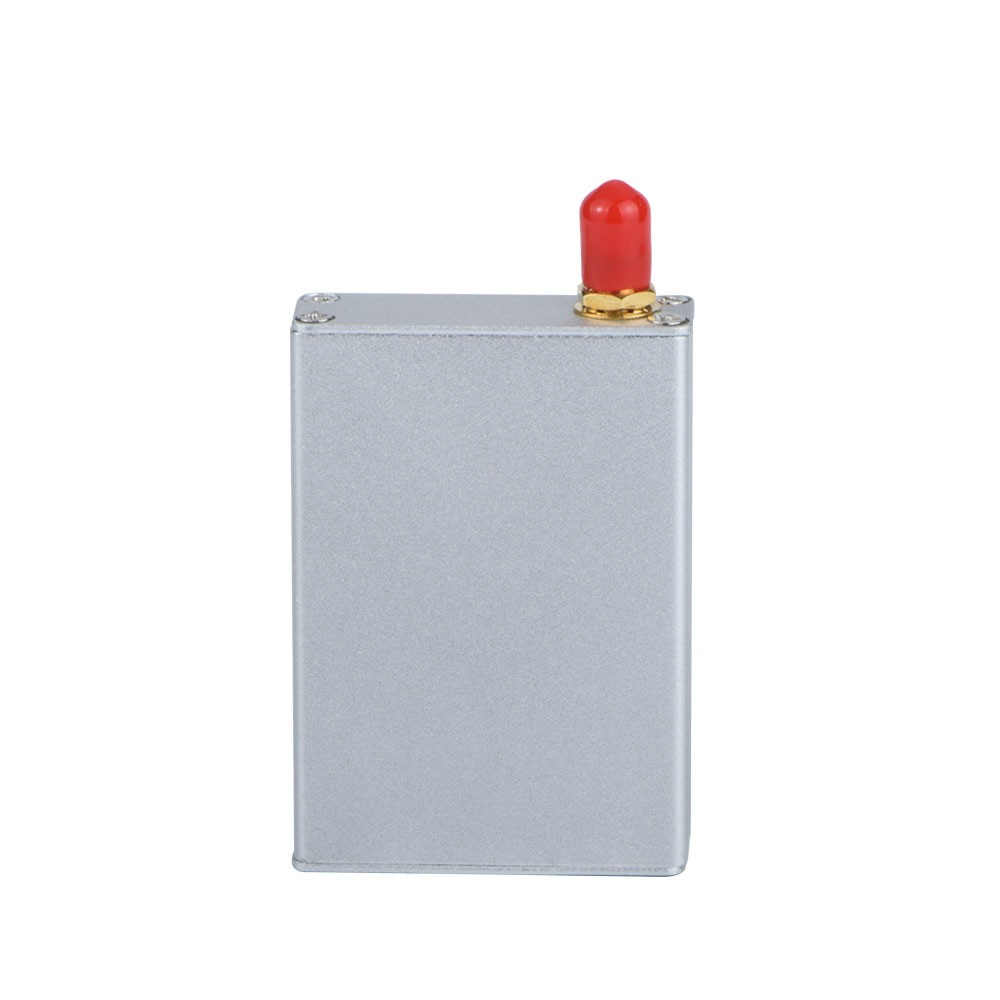

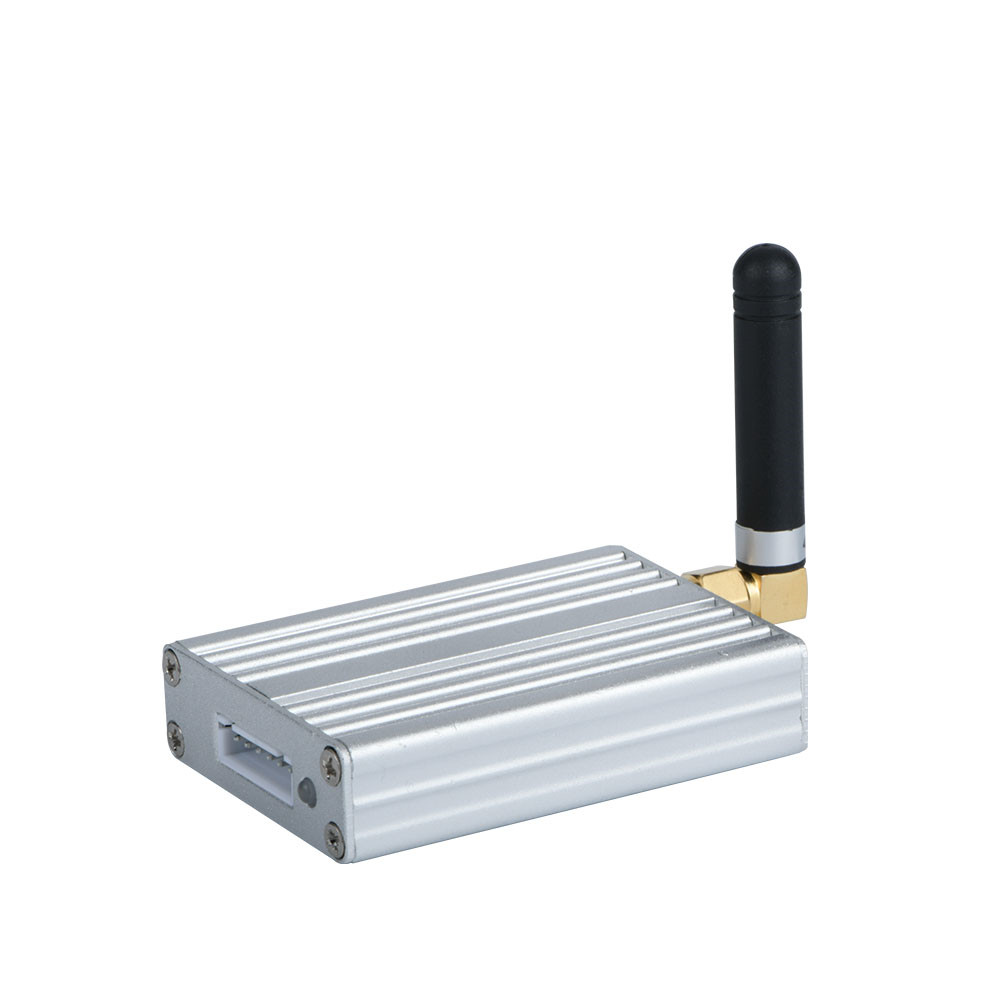

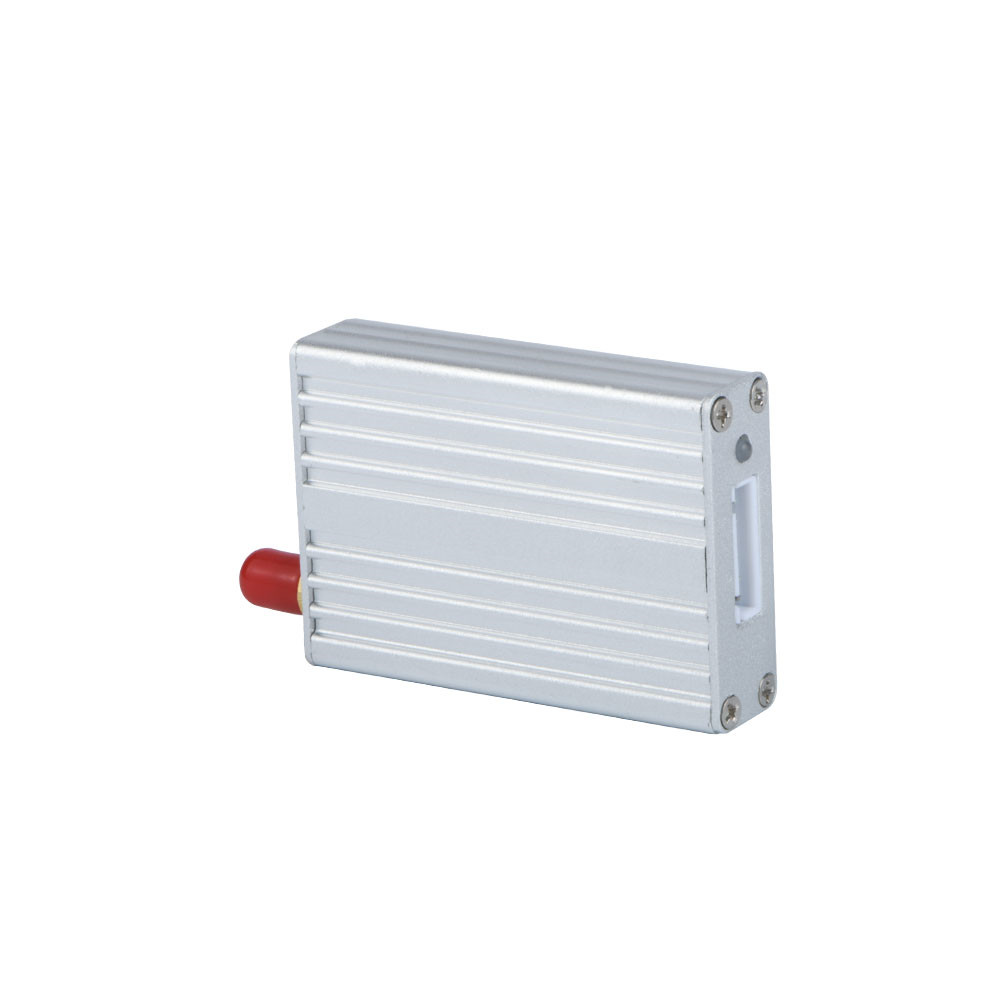

SV652：500mW 工業級鋁外殼無線數傳電臺

SV652是一款大功率的高集成無線數傳電臺，采用的是高性能的Silicon Lab射頻芯片。高效的接收靈敏度,再加上業界領先的500mW的輸出功率保證擴大范圍和提高鏈路性能。模塊提供了多頻段多信道以及網絡ID來降低傳輸過程中的干擾以提高傳輸性能。用戶可以通過PC軟件或在線修改設置串口以及RF的相關參數。
SV652嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

規格書&附件下載

產品規格書：SV652-500mW 工業級鋁外殼無線數傳模塊 V5.2.pdf

其它附件：NiceRF_SV.rar

其它附件：serial assistant.rar

其它附件：Serial debugging assistant 1.3.rar

其它附件：USB_PC Drive.rar

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

參數	最小	典型	最大	單位	條件
運 行條件
工作電壓范圍	3.3	5.0	6.5	V
工作溫度范圍	-40	25	+85	℃
電流消耗
接收電流		25		mA	TTL電平
		34		mA	485電平
		32.7		mA	232電平
發射電流		350		mA	@27dBm
體眠電流		＜5		uA	@TTL電平
射頻參數
頻率范圍（不同規格）	414.92	433.92	453.92	MHz	@433MHz
	470.92	489.92	509.92	MHz	@470MHz
	849.92	868.92	888.92	MHz	@868MHz
	895.92	914.92	934.92	MHz	@915MHz
調制速率	1.2	9.6	115.2	Kbps	GFSK
發射功率范圍	20	/	+27	dBm	軟件可配置
接收靈敏度		-121		dBm	@1.2Kbps

產品特點

內置軟件看門狗
內置硬件防死機自復位電路，抵抗外部強干擾信號
空曠傳輸距離可達2800米 @1.2Kbps速率時
工作頻段：433/470/868/915 MHz可選
通訊頻道: 40個
4字節網絡ID
串口參數設置多樣化
GFSK調制模式
RSSI場強信號可監測
TTL/RS232/RS485電平接口
天線自動匹配及雙向開關控制
靈敏度: -121 dBm
最大輸出功率：500 mW （+27dBm）
工作電壓范圍：3.3~ 6.5 V
工作溫度范圍：-40 ~ +85 °C
重量：47g

應用領域

無線遙控遙測
遠程抄表
安防系統
工業數據采集
家庭自動化遙測
無線數據通信
門禁系統
機器人控制

無線數傳電臺SV652的典型應用電路

無線數傳電臺SV652的引腳定義

腳位編號	引腳定義	描述
1	VCC	接電源正極（典型值5V）
2	GND	接電源地
3	TXD/A	串口通訊數據發射(@485電平時，接A輸出)
4	RXD/B	串口通訊數據接收(@485電平時，接B輸出)
5	SET	配置參數使能（低電平使能參數配置，默認高電平輸出）
6	CS/NC	默認版本的模塊，此腳需要懸空（模塊內置防死機自復位電路）注：客戶可以定制休眠版本的程序（無自復位功能），低電平休眠，電流低于5uA，默認高電平輸出

無線數傳電臺SV652的機械尺寸
