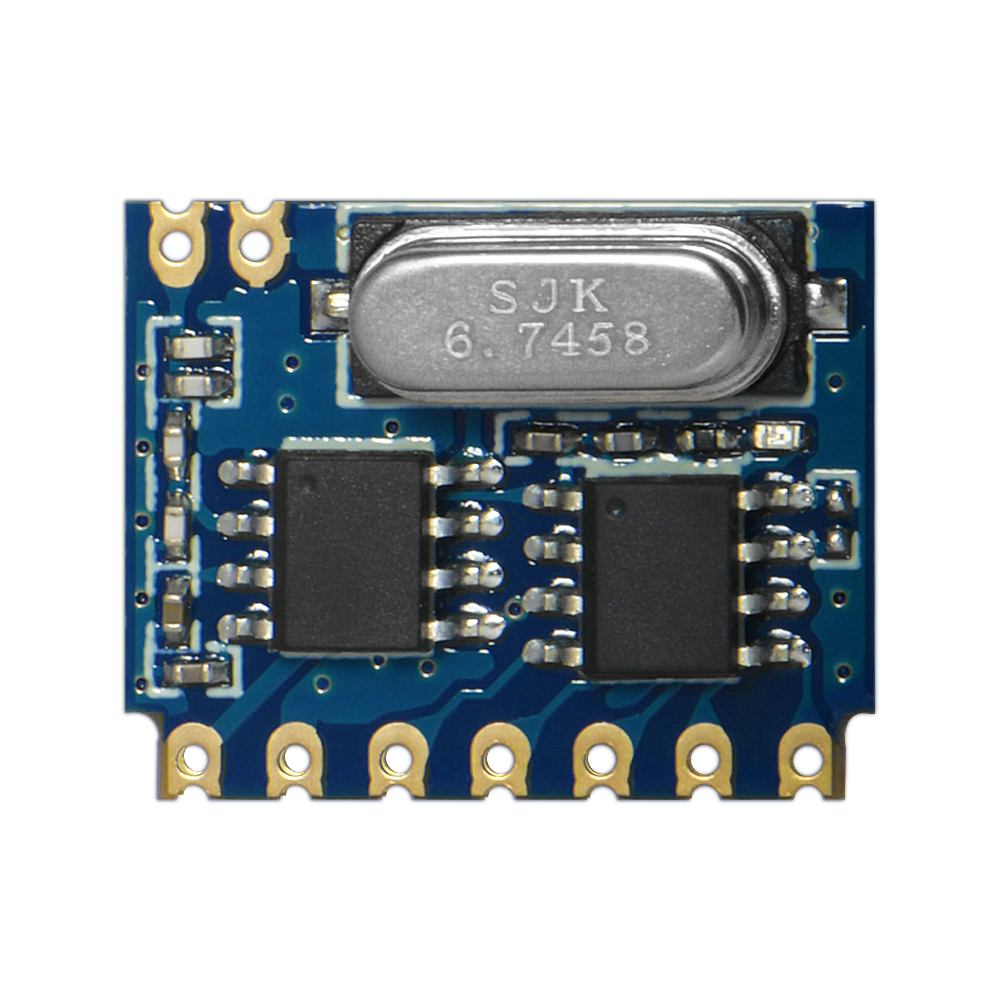

SRX885：ASK多功能解碼超外差接收模塊

SRX885是一款微功耗，采用射頻超外差解調方式的ASK接收模塊，可搭配我司的STX系列ASK發射模塊使用。本產品具有較高的穩定性、抗干擾性和高性價比，同時也擴展有四路開關量輸出功能。使用靈活，具有低成本、免開發調試、自帶解碼、自適應各種編碼、自動學習市面射頻遙控器等特點。大量應用于燈控開關、無線門鈴、智能家居、卷閘門、遙控玩具、防盜報警等領域。模塊可以通過ROHS、FCC、CE等各項認證。
SRX885 嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。

聯系我們

規格書&附件下載

產品規格書：SRX885 ASK多功能解碼接收模塊 V1.0.pdf

封裝尺寸：SRX885 package.rar

其它附件：ASK系列.rar

性能參數

特點&應用

典型應用電路

引腳定義

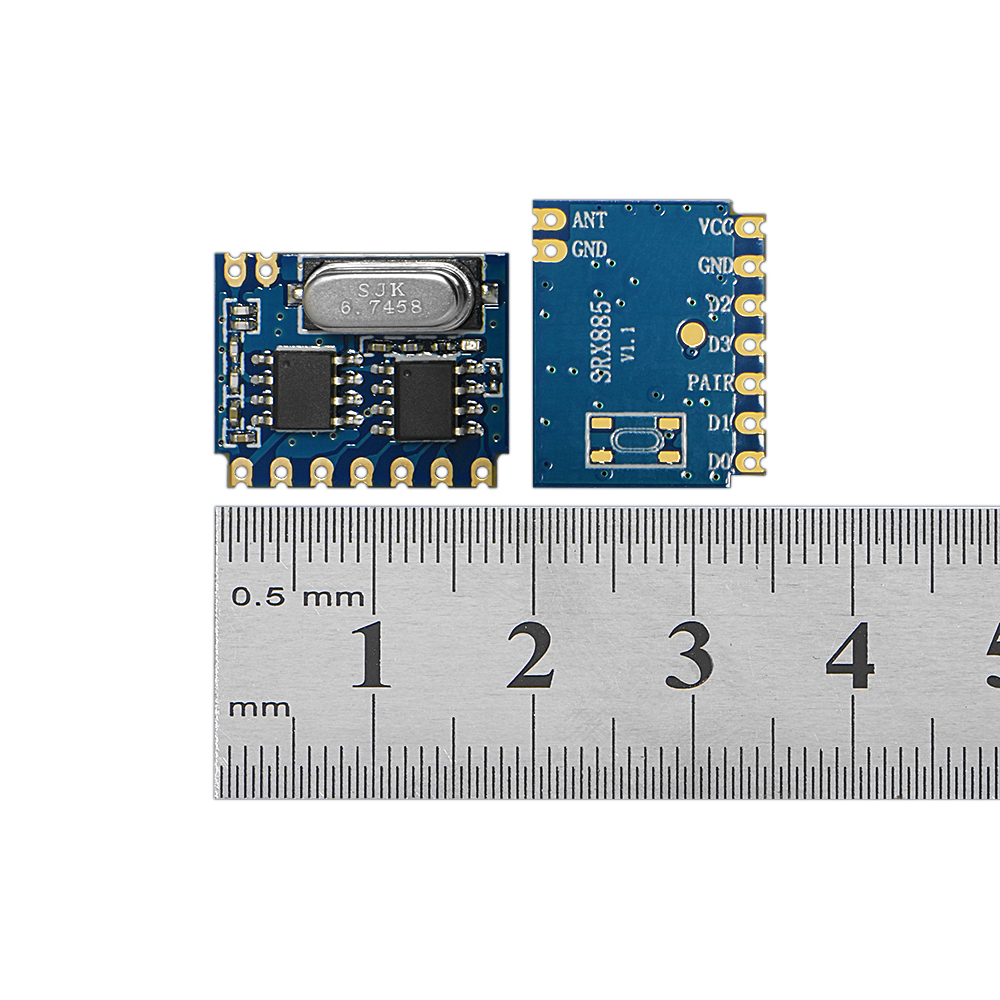

機械尺寸（單位：mm）

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	2.8	3	5.5	V
工作溫度范圍	-20	25	70	℃
電流消耗
工作電流		4.5		mA	@433MHz
射頻參數
頻率范圍	433.82	433.92	434.02	MHz	@433MHz
	314.9	315	315.1	MHz	@315MHz
靈敏度		-115		dBm	@1Kbps
接收帶寬		350		KHz

產品特點

頻率范圍：433/ 315 MHz
調制方式：ASK/OOK
可過各種國際檢測標準
超強抗電源干擾
小體積低自身輻射
自動識別和學習2262、1527、2240等常用編碼方式
五種輸出模式可選（翻轉、自鎖、點動、互鎖、串口），LED狀態指示設置模式
寬范圍解碼，自動適應常規振蕩電阻
一鍵緊急關閉輸出功能
可以學習80個遙控，掉電可保存信息
解碼對應D0-D3四路輸出
可選串口模式輸出,波特率固定9600bps

應用領域

遙控門
無線安防報警
無線工業控制
無線數據傳輸

超外差接收模塊SRX885的典型應用電路

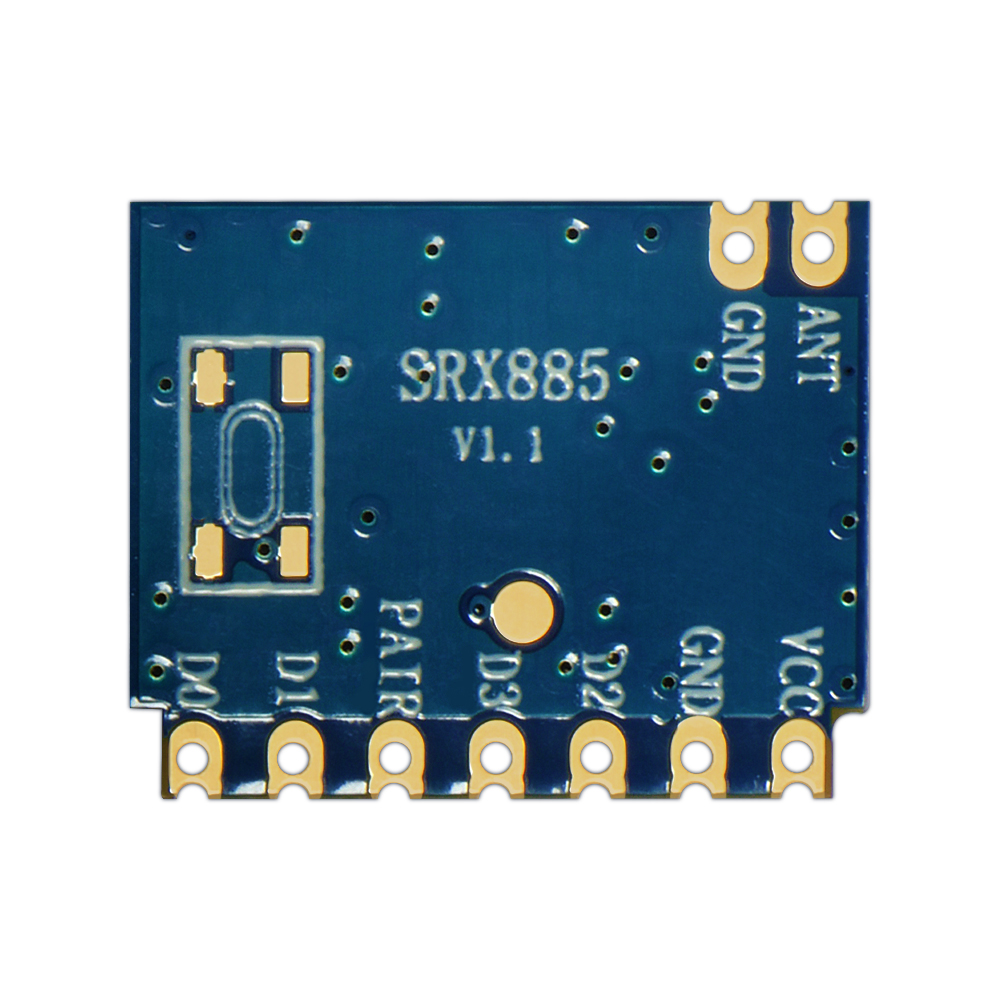

超外差接收模塊SRX885的引腳定義

腳位編號	引腳定義	描述
1	ANT	接50歐姆天線
2	GND	接電源地
3	VCC	接電源正極
4	CS	模塊使能腳，懸空或接高電平正常工作，接地休眠
5	DATA	數據輸出腳
6	GND	接電源地
7	ANT	接50歐姆天線

超外差接收模塊SRX885的機械尺寸
