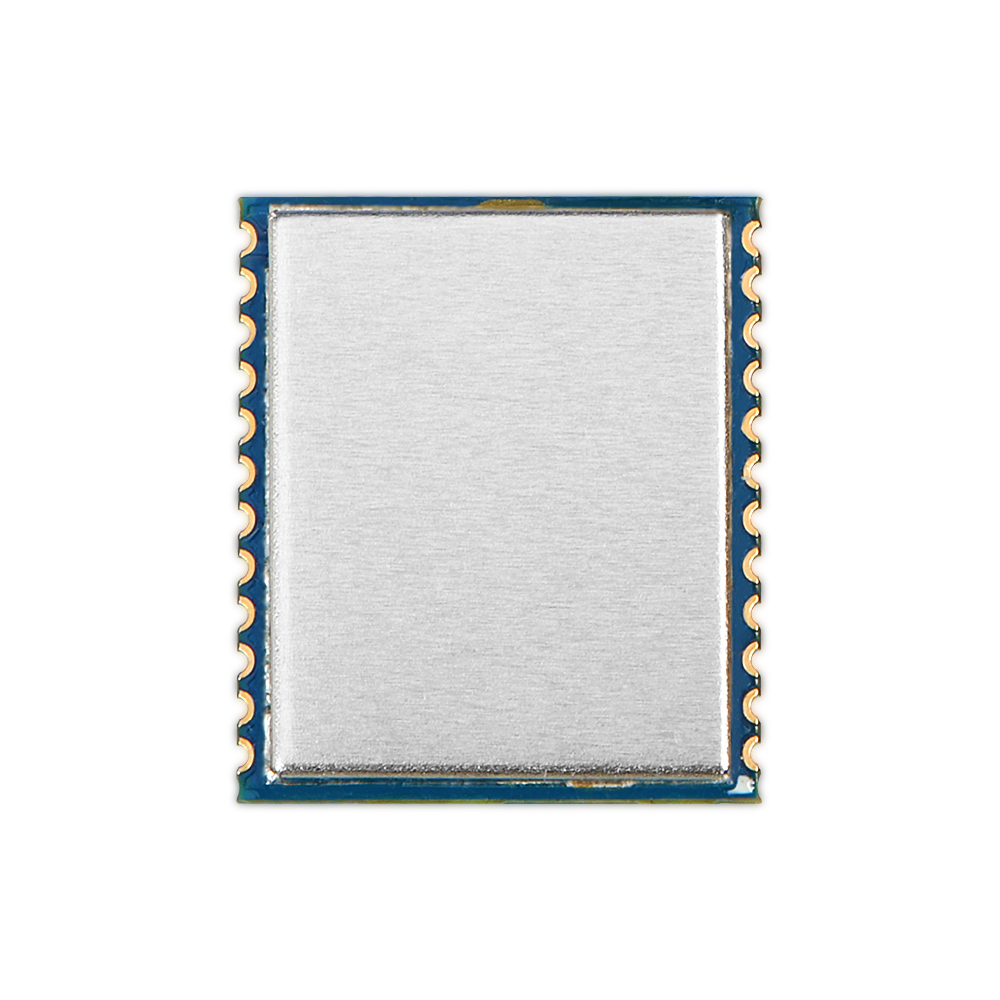

EFR32：高性能DSSS & Arm cortex 4 無線通信模塊

EFR32模塊是我司最新推出的低功耗高性能無線通信模塊，它是基于SILICON公司的EFR32FG14 Flex Gecko芯片而研發，采用了先進的直接序列擴頻通信調制技術(DSSS)，高效的接收靈敏度，使得其穿透能力和通信距離都遠超當下通用的FSK和GFSK產品。EFR32FG14是一款32位ARM®Cortex®-M4 內核芯片，芯片具備超高速喚醒時間、集成可擴展功率放大器和無線收發器，其最大工作頻率高達40MHz，具有128 KB的閃存和16 KB的運行內存。
EFR32模塊采用SOC系統級芯片，該芯片將無線收發器和微處理器合二為一，在模塊的二次開發時相比于傳統的無線模塊更為簡易。傳統的無線模塊是無線收發芯片和MCU是相互獨立的，MCU需要通過SPI/IIC等方式控制無線收發芯片進行無線傳輸數據。EFR32的二次開發直接跳過了該繁瑣的步驟，在使用無線功能時調用無線庫函數即可，大大加快了開發的進度。

聯系我們

規格書&附件下載

產品規格書：EFR32高性能DSSS-Arm cortex 4 無線收發模塊 V1.pdf

封裝尺寸：EFR32 package.rar

性能參數

特點&應用

內部框圖

引腳定義

機械尺寸（單位：mm）

參數	最小	典型	最大	單位	條件
溫度參數
溫度范圍	-40	25	85	℃	工作時
溫度范圍	-40	25	125	℃	存儲時
電壓參數
工作電壓	1.8	3.3	3.6	V
電流參數
發射電流	-	<120	-	mA	19 dBm，868MHz
接收電流	-	<18		mA	2.4 Kbps, DSSS
休眠電流	-	<2.5	-	uA
射頻參數
發射功率	-43.5	19	22.9	dBm	1.2 kbps, DSSS, 868 MHz
接收靈敏度	-	-128	-	dBm	1.2 kbps, DSSS, 868 MHz
MCU 參數
MCU	High Performance 32-bit 40 MHz ARM Cortex®-M4 with DSP instruction and floating-point unit for efficient signal processing
ADC	12-bit 1 Msps SAR Analog to Digital Converter
ACMP	2 × Analog Comparator
VDAC	2 × Digital to Analog Converter
Opamp	2 × Operational Amplifier
IDAC	Digital to Analog Current Converter
LESENSE	Low-Energy Sensor Interface
APORT	Up to 32 pins connected to analog channels shared between analog peripherals
I/O	Up to 32 General Purpose I/O pins with output state retention and asynchronous interrupts
DMA	8 Channel DMA Controller
PRS	12 Channel Peripheral Reflex System
TIMER	2 × 16-bit Timer/Counter , 1 × 32-bit Timer/Counter
RTC	32-bit Real Time Counter and Calendar
LETIMER	16-bit Low Energy Timer for waveform generation
ULETIMER	32-bit Ultra Low Energy Timer/Counter for periodic wake-up from any Energy Mode
WDT	2 × Watchdog Timer with dedicated RC oscillator
UART/SPI/ SmartCard/ IrDA/I2S	2 × Universal Synchronous/Asynchronous Receiver/Transmitter
LEUART™	Low Energy UART • I2C interface with SMBus support and address recognition in EM3 Stop

產品特點

休眠電流小于3.5uA
芯片集成無線收發器和微處理器
數據透明傳輸
數據CRC校驗
內置硬件保護電路
接收靈敏度：-120dBm
數據傳輸率：600bps-500Kbps @GFSK 1.2Kbps-19.2Kbps @DSSS
超遠距離4Km@1.2Kbps以上
開發簡易
集成2個運算放大器
12位1Msps采樣的高速高精度SARADC
2個16位定時器/計數器
1個32位定時器/計數器
1個32位RTC定時器
2個看門狗定時器
16個通用I/O引腳
128K字節Flash存儲器
16K字節RAM存儲器
2路UART標準通訊接口
1路LPUART低功耗通訊接口
8通道DMA控制器
數模電流轉換器（IDAC）
工作溫度范圍：-40℃~ +85℃
1.8V~3.8V供電
集成式功率放大器，最高發射功率為22.9 dBm（Sub-GHz）
支持DSSS、GFSK、OOK、MSK等多種傳輸協議
支持Wireless M-Bus、IEEE 802.15.4g SUN-FSK PHYs等多種調制格式

應用領域

家庭和樓宇自動化和安全
商業和零售照明和傳感
工業自動化
遠程抄表
電子貨架標

無線通信模塊EFR32的內部框圖

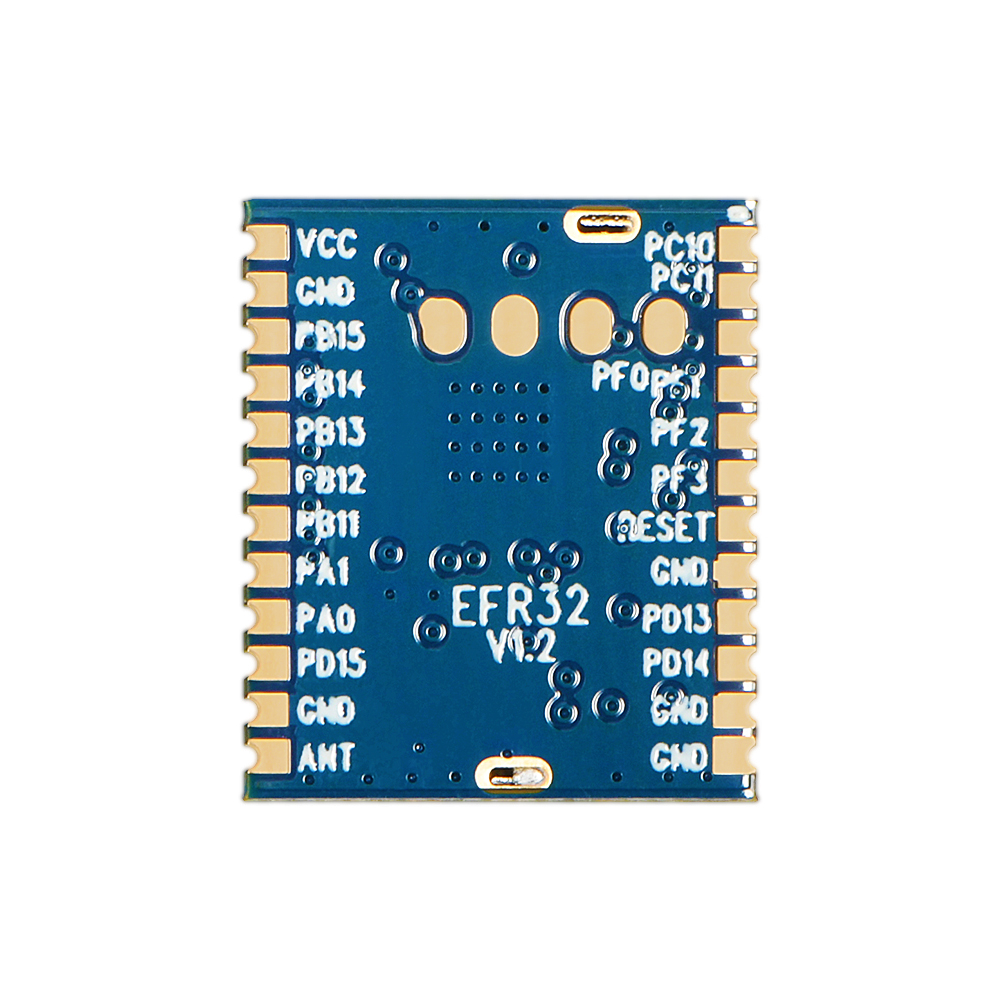

無線通信模塊EFR32的引腳定義

腳位編號	引腳定義	I/O	描述
1	PC10	I/O	GPIO引腳
2	PC11	I/O	GPIO引腳
3	PF0	I/O	GPIO引腳
4	PF1	I/O	GPIO引腳
5	PF2	I/O	GPIO引腳
6	PF3	I/O	GPIO引腳，TCXO
7	RESET	I	復位輸入，低電平有效。要將外部復位源施加到該引腳，僅需在復位期間將該引腳驅動為低電平，并讓內部上拉電路確保釋放復位。
8、11、12、 14、23	GND	－	接電源地
9	PD13	I/O	GPIO引腳
10	PD14	I/O	GPIO引腳
13	ANT	Ｏ	接50歐負載天線
15	PD15	I/O	GPIO引腳
16	PA0	I/O	GPIO引腳
17	PA1	I/O	GPIO引腳
18	PB11	I/O	GPIO引腳
19	PB12	I/O	GPIO引腳
20	PB13	I/O	GPIO引腳，使用無線時不可使用
21	PB14	I/O	GPIO引腳
22	PB15	I/O	GPIO引腳
24	VCC	－	電源正輸入（默認3.3V）

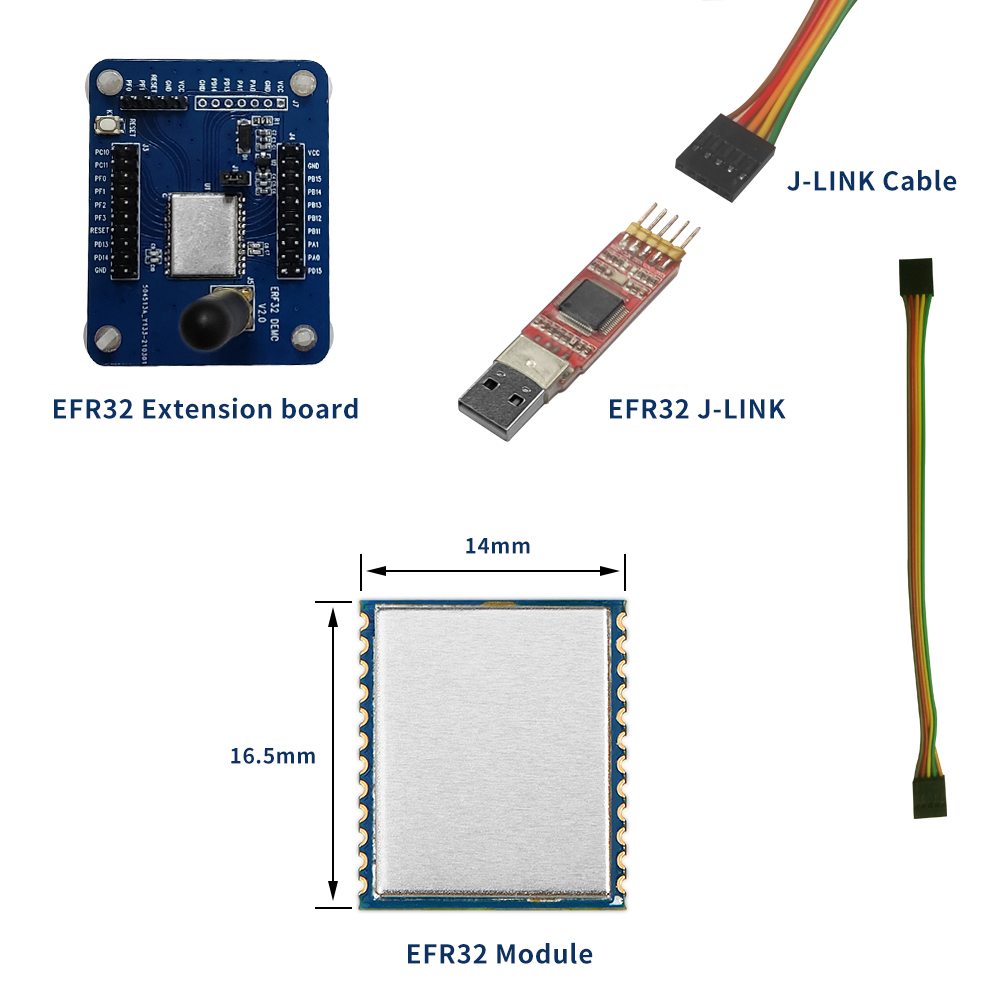

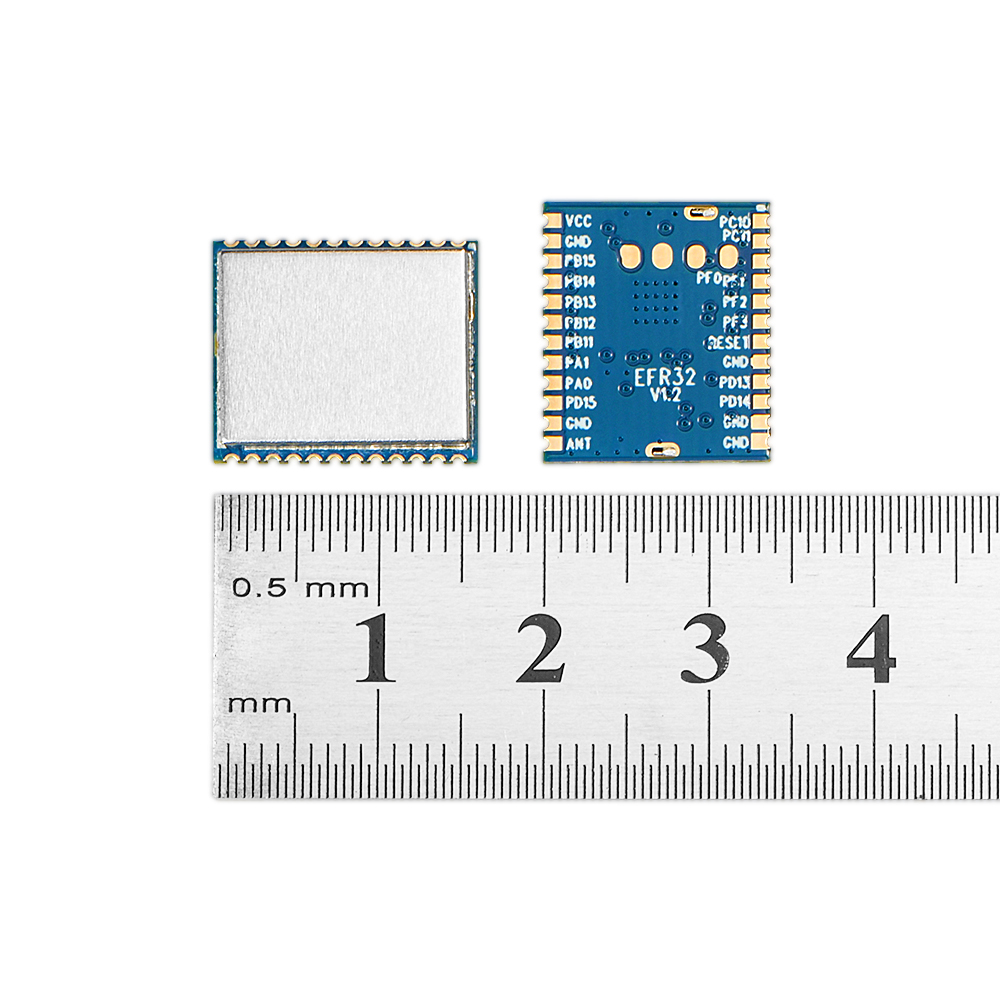

無線通信模塊EFR32的機械尺寸
