RF125：125KHz數據收發模塊低功耗遠距離無線空中喚醒

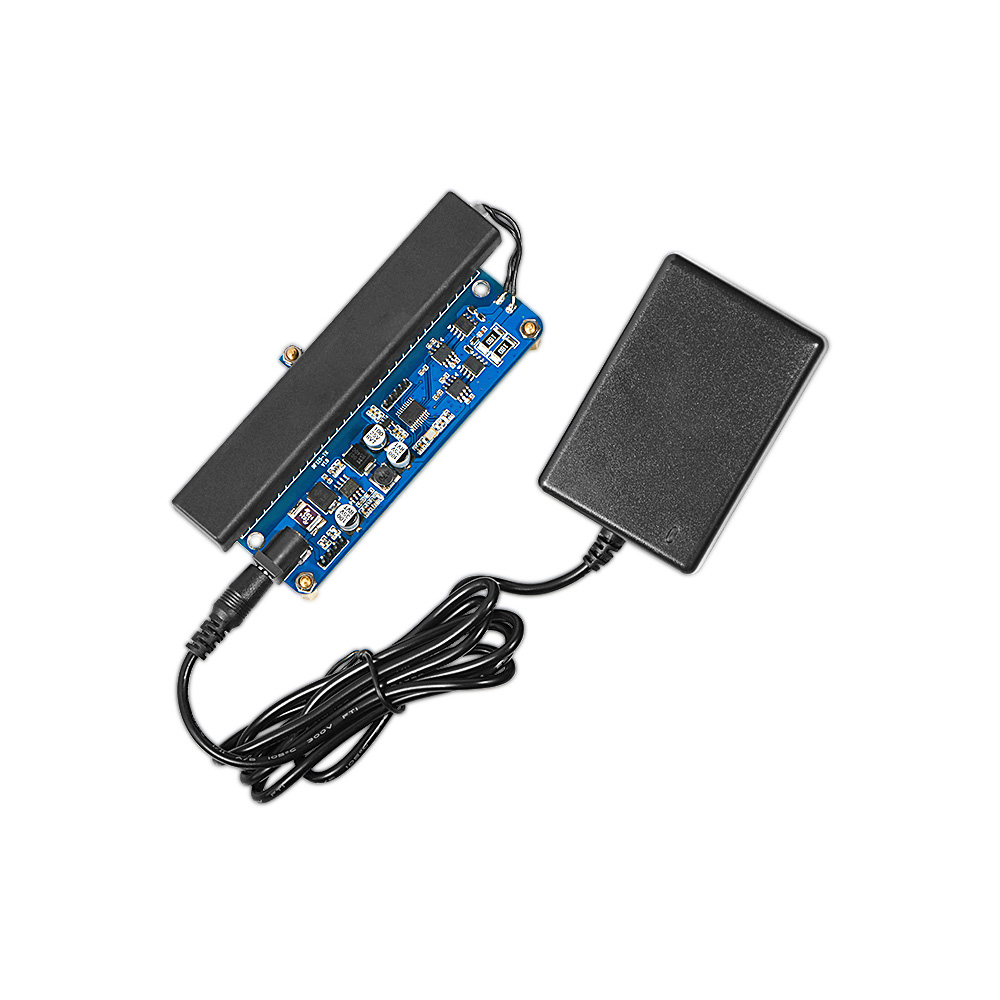

本司RF125-TX模塊,配合我司的RF125-RX模塊，125KHz的無線空中喚醒和數據收發，可以應用于PKE無鑰匙門禁，校園門禁等。
RF125-TX,可以通過串口修改發射機ID、發射數據內容、發射時間間隔。
RF125-RX，接收機低功耗、無線喚醒，可以空中喚醒自己的同時喚醒連接的設備，接收機串口輸出收到的無線數據?？梢怨ぷ髟谂鋵δＪ交蛘邚V播模式。通訊距離5-8米，遠超同類型產品。

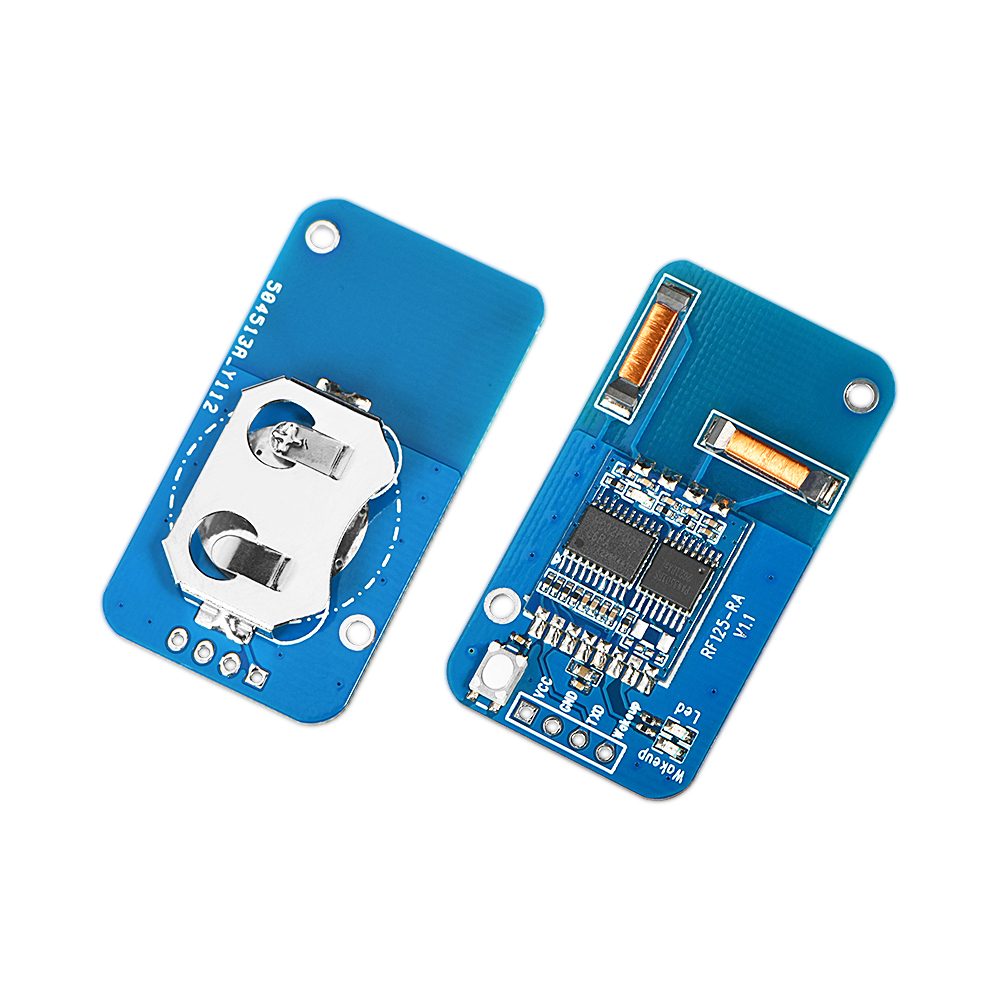

RF125-RA是全功能的無線喚醒模塊，集成了RF125-RX,125KHz天線，配對按鈕，紐扣電池片。客戶接上電池就可以使用。

聯系我們

規格書&附件下載

產品規格書：RF125 低功耗、遠距離、125KHz無線空中喚醒和數據收發模塊 V1.3.pdf

封裝尺寸：RF125-TX2 package.rar

其它附件：RF125用戶使用說明.pdf

其它附件：RF125-TX Communicate Protocol.pdf

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

RF125-TX/RF125-TX2
參數	最小	典型	最大	單位	條件
溫度參數
溫度范圍	-40	25	85	℃	工作時
溫度范圍	-40	25	125	℃	存儲時
電壓參數
工作電壓	12		30	V	RF125-TX
		9	12	V	RF125-TX2
電流參數
工作電流	-	<300	-	mA	@12V
射頻參數
通訊距離		>5		m	配合我司接收機
RF125-RX / RF125-RA
參數	最小	典型	最大	單位	條件
溫度參數
溫度范圍	-40	25	85	℃	工作時
溫度范圍	-40	25	125	℃	存儲時
電壓參數
工作電壓	2.5	3.3	3.6	V
電流參數
接收電流	-	<3	-	mA	靠近發射機
接收電流	-	<9	-	uA	無發射數據
射頻參數
接收靈敏度	-	80		uVRMS
通訊距離		>5		m	配合我司發射機

產品特點

發射機RF125-TX寬電壓輸入：6～30V
發射機RF125-TX2電壓輸入:9-12V
發射機工作溫度范圍：-40～85℃
發射機可發默認數據也可自定義數據內容
發射機ID可修改
發射的時間間隔可修改
發射機內置過壓保護
發射機內置過流保護
發射機內置反接保護
接收機喚醒連接設備
接收機支持配對模式和廣播模式
接收機超低功耗
接收機體積小
通訊距離遠（遠超同類型產品）
高接收性能
接收機工作電壓：2.5～3.6V
接收機工作溫度范圍：-40～85℃
接收機載波頻率范圍：15-150KHz
低能耗三通道低功耗ASK接收機
接收喚醒靈敏度：80uVRMS
接收機低功耗模式下偵聽狀態最低功耗：<9uA
接收機1/2/3 通道獨立運行
可編程的靈敏度調節范圍
誤觸發計數器
支持 RTC 喚醒定時
接收機支持三種喚醒模式：頻率檢測/模式識別/位置識別
32 位可編程的曼徹斯特喚醒模式

應用領域

校園門禁卡
工業數據采集
BRT站臺閘門系統
PKE無鑰匙門禁

RF125-TX:

125KHz模塊RF125-TX的典型應用電路

RF125-TX2:

125KHz模塊RF125-TX2的典型應用電路

RF125-RX/A:

125KHz模塊RF125-RX/A的典型應用電路

RF125-RA

尺寸圖

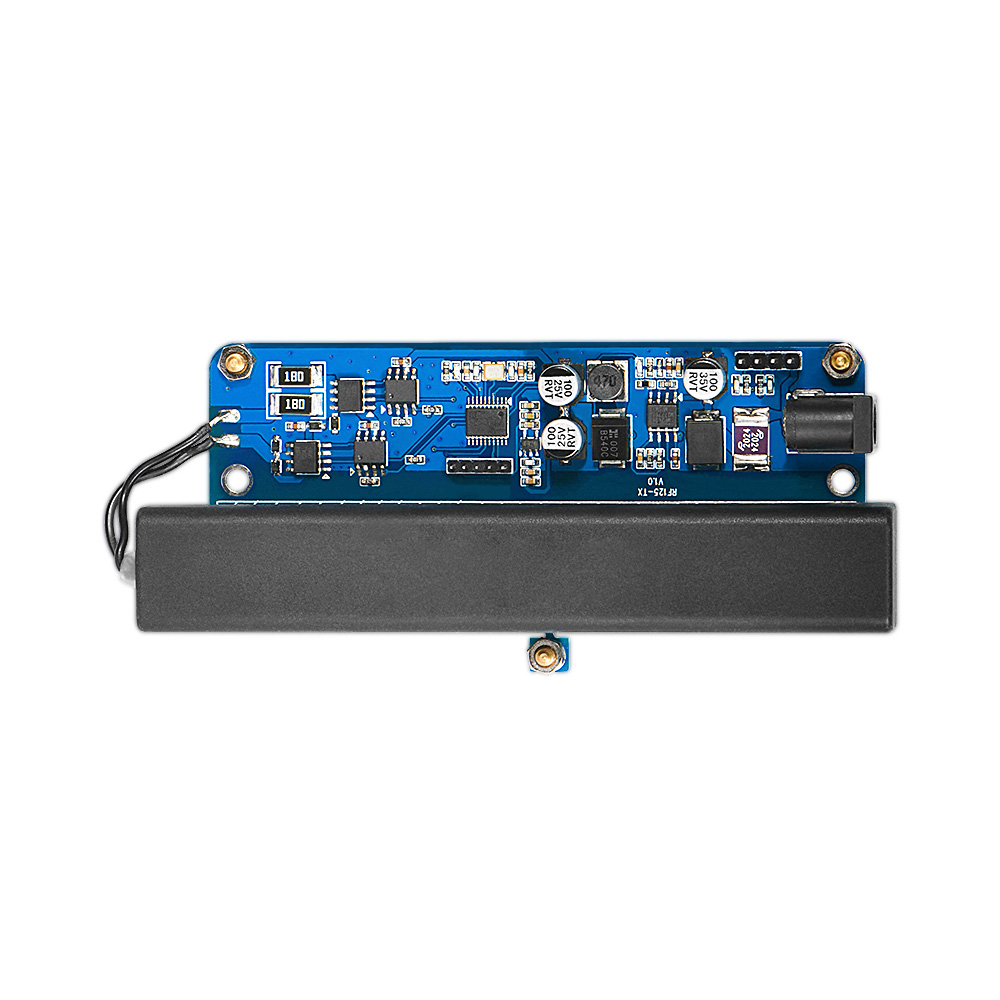

RF125-TX：

125KHz模塊RF125-TX的引腳

引腳定義	I/O	電壓	描述
VCC		12-30V	可外接12-30V電源正極
GND		0	接電源負極
TXD	O	0-3.3V	串口輸出口
RXD	I	0-3.3V	串口輸入口

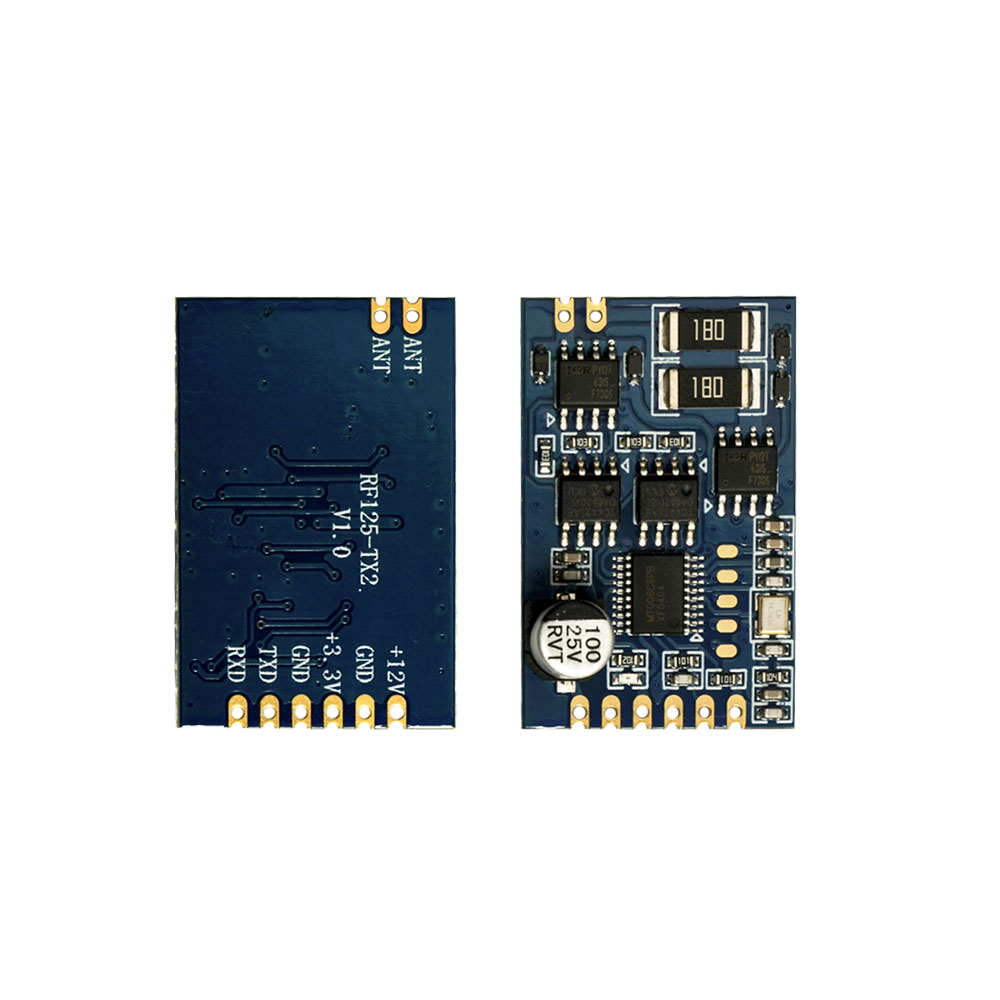

RF125-TX2：

125KHz模塊RF125-TX2的引腳

腳位編號	引腳定義	I/O	描述
1	VCC		外接9-12V直流電源
2,4	GND		外接電源地
3	+3.3V		外接電源2.5V-3.6V電源電壓
5	TXD	O	串口輸出口
6	RXD	I	串口輸入口
7,8	ANT	O	外接125K發射天線

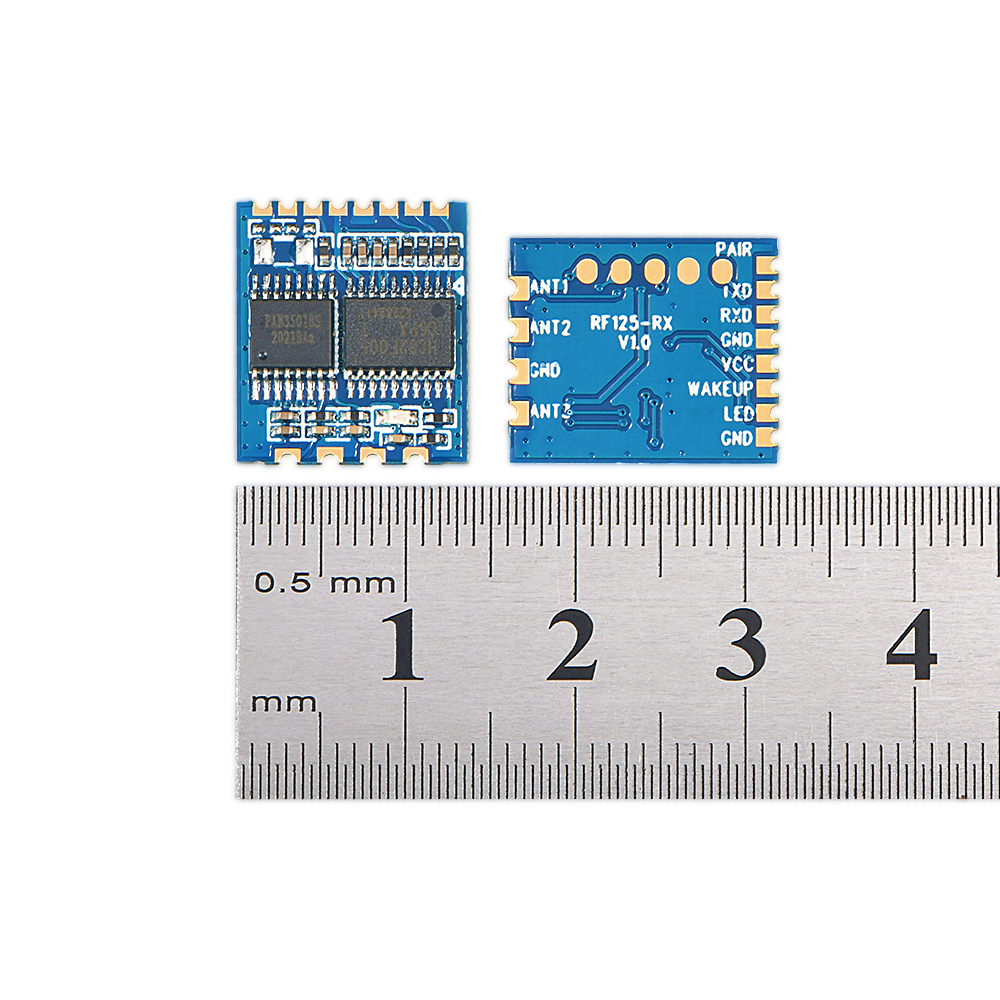

RF125-RX:

125KHz模塊RF125-RX的引腳

腳位編號	引腳定義	I/O	描述
1	PAIR	I	對碼按鍵，拉低1秒以上進入對碼模式，平時高電平
2	TXD	O	數據輸出口
3	RXD	I	保留，工廠使用
4,8,10	GND		接電源地
5	VCC		可外接2.5-3.6V的正電壓
6	WAKE UP	O	收到125K信號后，輸出高脈沖
7	LED	O	可外接LED燈，高電平點亮
9	ANT3	I	外接125K貼片天線，電感量在7.2mH
11	ANT2	I	外接125K貼片天線，電感量在7.2mH
12	ANT1	I	外接125K貼片天線，電感量在7.2mH

RF125-TX:

125KHz模塊RF125-TX的機械尺寸

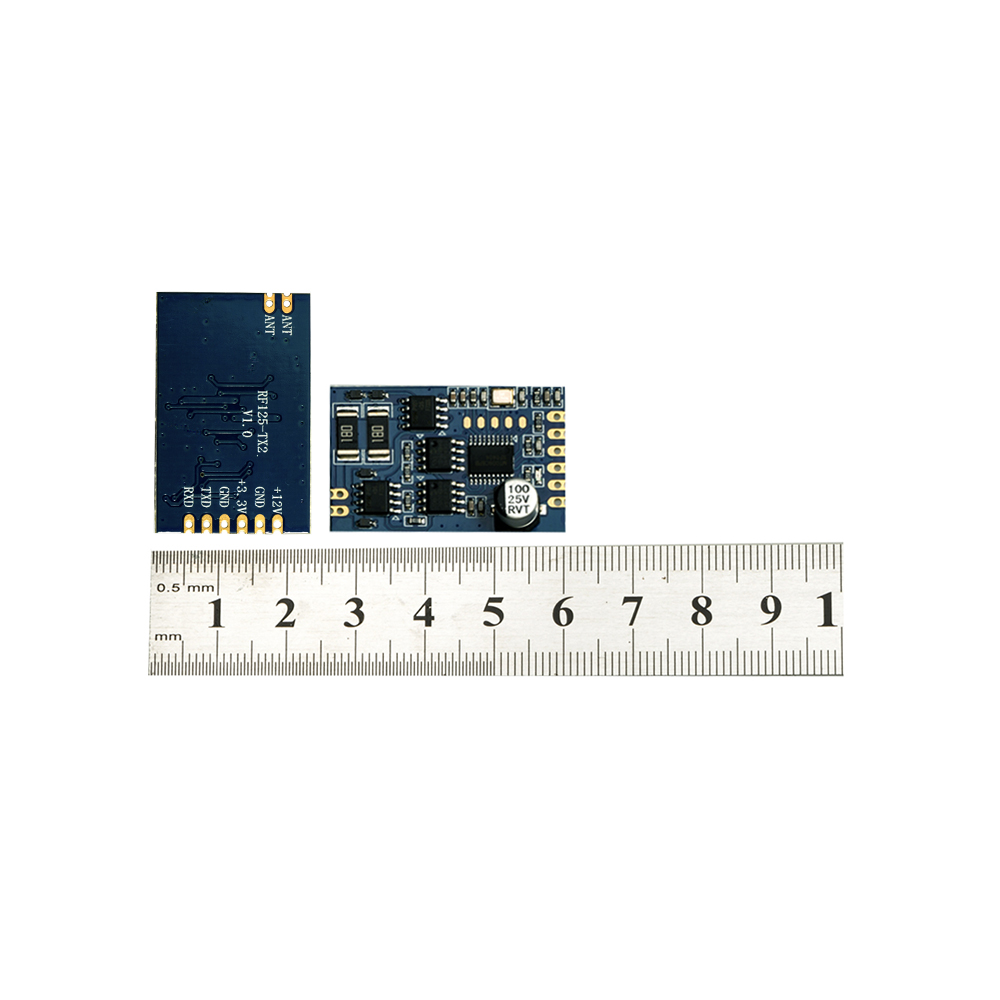

RF125-TX2:

125KHz模塊RF125-TX2的機械尺寸

RF125-RX:

125KHz模塊RF125-RX的機械尺寸
