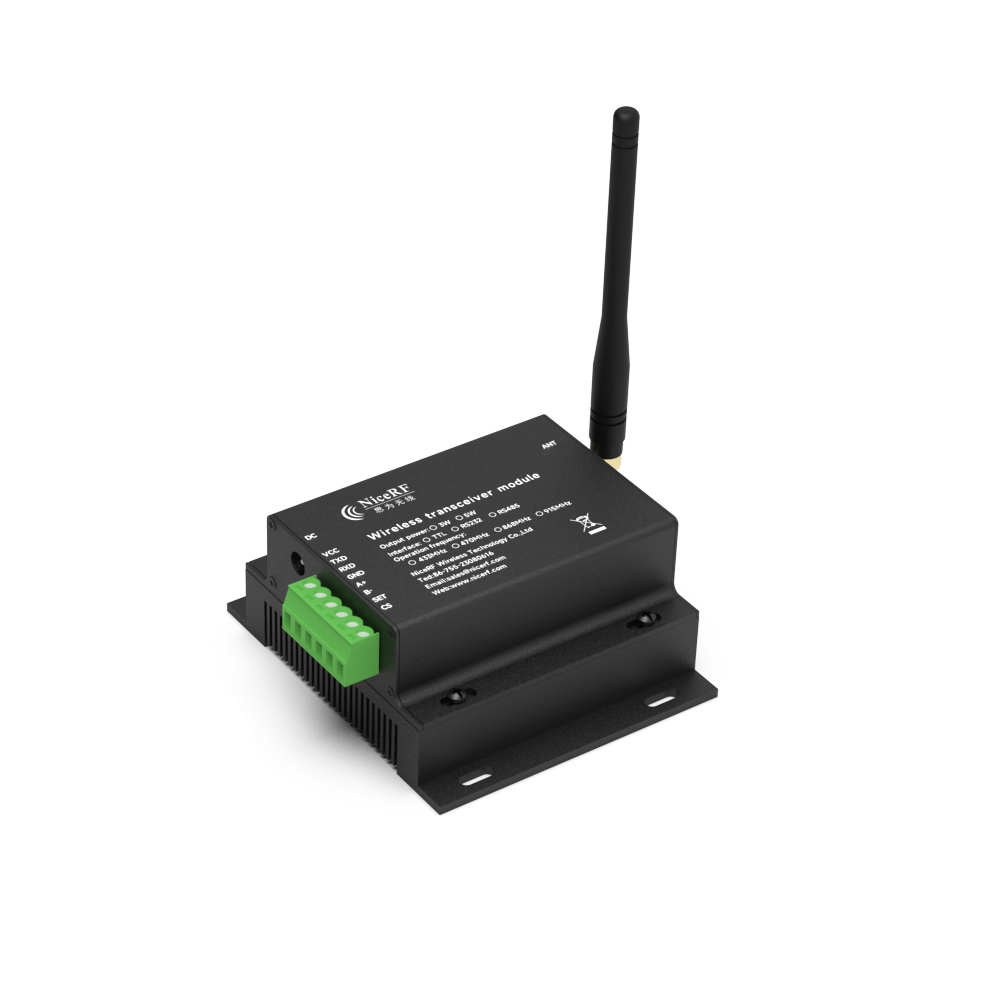

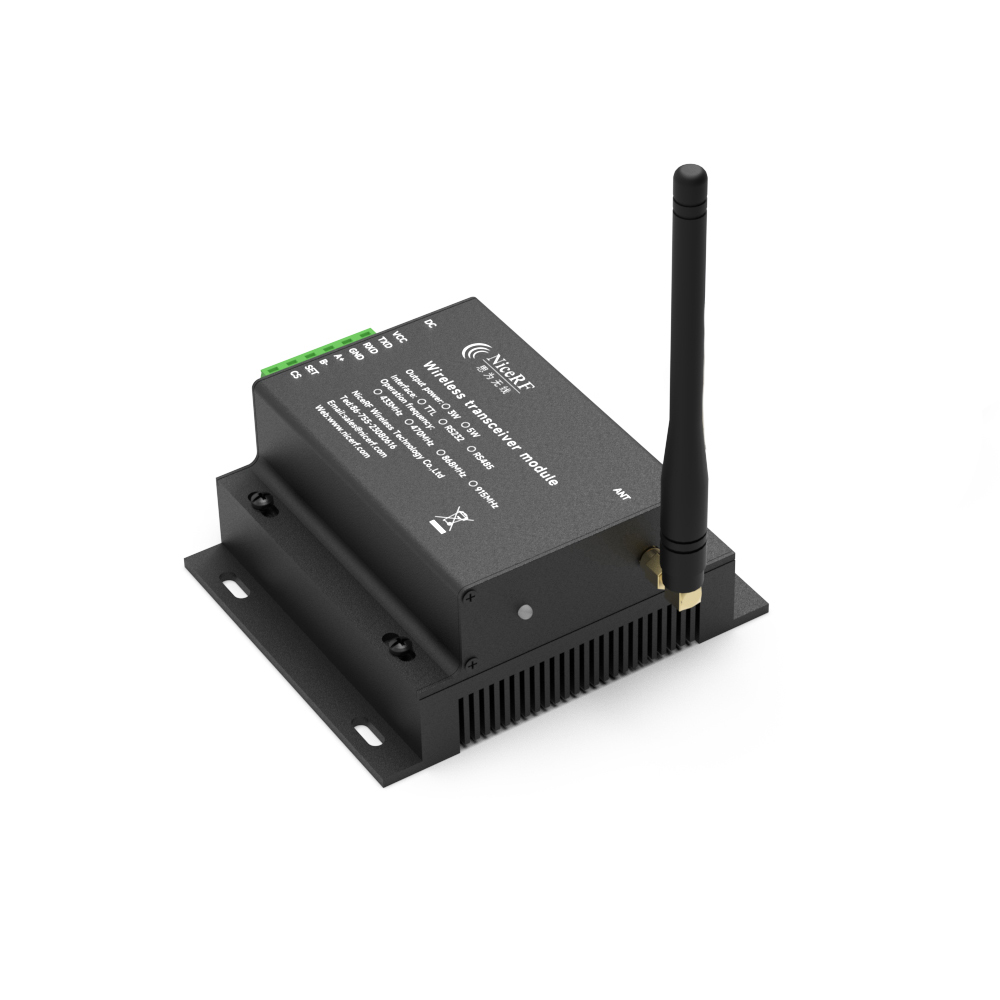

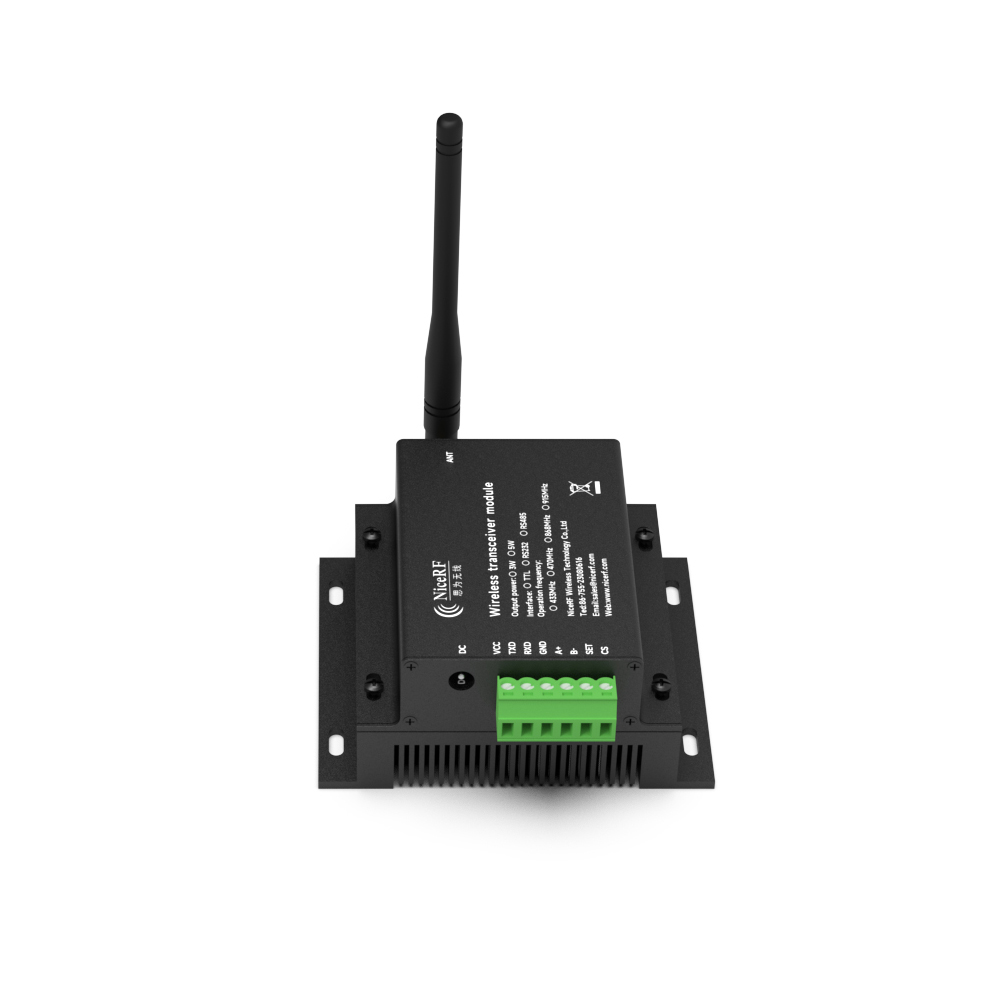

LoRa6500Pro： LoRa無線數傳電臺 5W 大功率超遠距離 抗干擾 自組網
LoRa Pro模塊是思為無線最新推出的一系列升級版組網無線通訊模塊，它基于Semtech公司的SX127X芯片而研發，采用了先進的LoRa擴頻調制跳頻技術，高效的接收靈敏度，使得其穿透能力和通信距離都遠超當下通用的FSK和GFSK產品，并具有更強的抗干擾性。為了迎合不同客戶的應用需求，我們將此系列的模塊軟件設計為多合一自選的方式，用戶可以通過PC軟件配置模塊在不同的工作模式下切換，在MESH模式下,路由模塊具有自動路由的功能，用戶可通過多模塊組合的方式，形成無盲區無距離限制的組網傳輸。同時用戶還可通過PC軟件或串口指令對無線數據進行AES128加密，使數據傳輸更為安全。
LoRa6500Pro模塊設計為5W的輸出功率，有TTL/RS232/RS485三種電平可選，在無線遠程傳輸控制等行業得以廣泛地應用。
LoRa6500Pro嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。
硬件特點：
1. 寬電壓9-30V，超遠距離，金屬外殼，外加單獨散熱器，能長時間可靠穩定工作，可選TTL,RS232,RS485三種電平接口。
2. 內置硬件防死機自復位電路，抵抗外部強干擾信號
3. 內置過流過壓反接保護電路
軟件特點：
AES128數據加密方式；
LBT（Listen Before Talk）功能可選；
MESH模式下節點/路由/節點+路由可選。
聯系我們
分享產品：
產品規格書：LoRa6500PRO 5W 串口Lora無線組網模塊V4.1.pdf
PC軟件：LORAPRO_V50.rar
其它附件：USB_PC驅動.rar
其它附件：串口小助手.zip
★注：模塊內部經過3.3V LDO穩壓。CS腳和SET腳控制是3.3V電平。TXD和RXD也是3.3V電平。
|
參 數 |
最 小 |
典 型 |
最 大 |
單 位 |
條 件 |
|
運 行 條 件 |
|||||
|
工作電壓范圍 |
9 |
12 |
30 |
V |
|
|
工作溫度范圍 |
-40 |
25 |
+85 |
℃ |
|
|
電 流 消 耗 |
|||||
|
接收電流 |
|
< 18 |
|
mA |
TTL電平 |
|
發射電流 |
|
<1.8 |
|
A |
@37dBm,12V |
|
休眠電流 |
|
< 7 |
|
mA |
|
|
射 頻 參 數 |
|||||
|
頻率范圍 （不同規格） |
414.92 |
433.92 |
453.92 |
MHz |
@433 MHz |
|
470.92 |
489.92 |
509.92 |
MHz |
@470 MHz |
|
|
848.92 |
868.92 |
887.92 |
MHz |
@868 MHz |
|
|
894.92 |
914.92 |
933.92 |
MHz |
@915 MHz |
|
|
調制速率 |
91 |
656 |
17353 |
bps |
@LoRa |
|
發射功率范圍 |
28 |
/ |
+37 |
dBm |
@12V |
|
接收靈敏度 |
|
-139 |
|
dBm |
@91bps |
產品特點
- AES128數據加密方式
- 無盲區無距離限制單個模塊空曠傳輸距離達10Km @低速率
- 工作頻段：433/470/868/915 MHz可選
- 同頻段下通訊信道:40個
- 串口參數設置多樣化
- 工作電壓范圍：9 ~ 30 V
- MESH模式下跳數可選
- CRC校驗可選
- LBT（Listen Before Talk）功能可選
- MESH模式下節點/路由/節點+路由可選
- 內置硬件復位保護電路
- LORA調制模式,TTL/RS232/RS485電平
- 靈敏度: -139 dBm
- 最大輸出功率：5W（+37dBm）
- 工作溫度范圍：-40 ~ +85 °C
應用領域
- 無線遙控
- 遠程抄表
- 工業數據采集
- 家庭自動化遙測
- 無線數據通信
- 門禁系統
部框圖.png)
| 腳位編號 | 引腳定義 | 描 述 |
| 1 | VCC | 接電源正極 |
| 2 | TXD | 串口通訊數據發射 |
| 3 | RXD | 串口通訊數據接收 |
| 4 | GND | 接電源地 |
| 5 | A+ | 模塊接口是485電平時，接設備的485接口A |
| 6 | B- | 模塊接口是485電平時，接設備的485接口B |
| 7 | SET | 配置參數使能（低電平使能參數配置，默認高電平輸出） |
| 8 | CS | 模塊使能（低電平休眠，默認高電平輸出） |
械尺寸.png)
