物聯網傳感器采集系統網關IOT-G010使用步驟說明

1. 使用前的準備

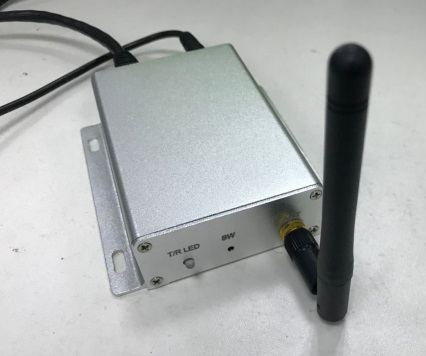

• 給網關接上的SMA頭接上天線；

• 給網關模塊接上12V電源適配器；

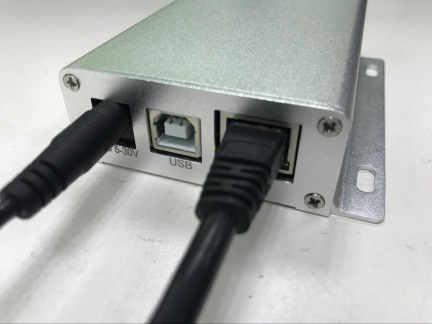

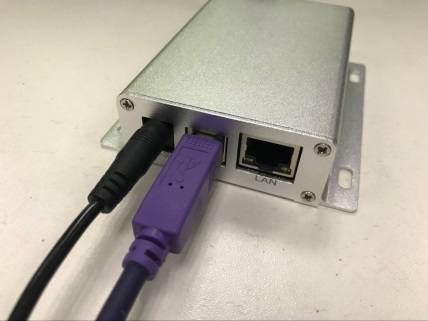

• 使用USB-B連接線連接網關（本地直連應用）或使用網線連接路由器（連網應用）；

本地直連應用

連網應用

• 選擇數據輸入輸出路徑（只要設置一次，模塊會掉電保存）；

短按按鍵，紅燈雙閃，表示串口切到以太網模塊，并通過RJ45接口輸出；

短按按鍵，藍燈雙閃，表示串口切到USB轉串口芯片，并通過USB接口輸出；

2. 使用USB接口作為數據輸入輸出路徑時

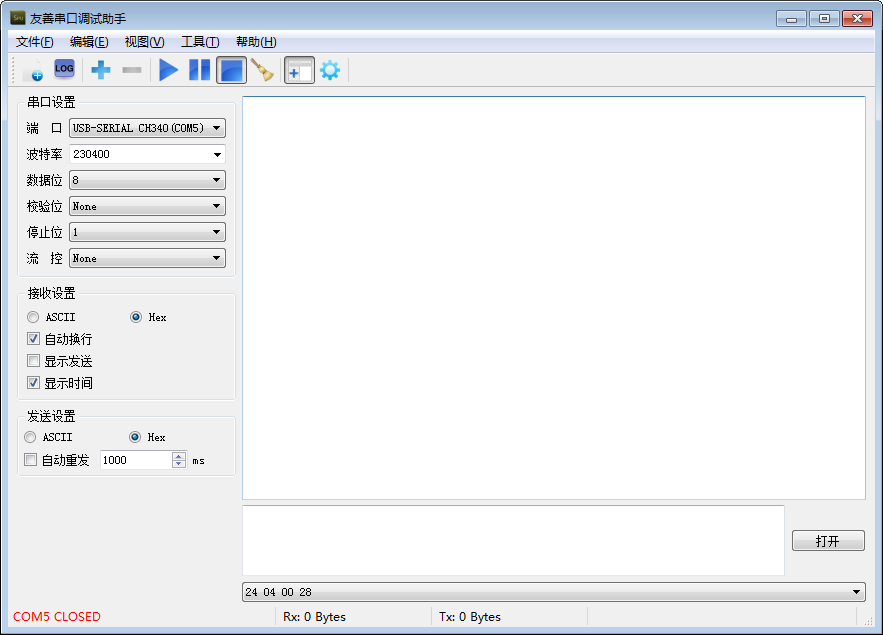

• 打開串口調試助手，參數設置為230400,8,N,1

打開串口后，根據文件《采集網絡網關參數設置和通信協議 v1.0》里的協議格式發送設置命令可修改網關的參數。

• 查看收到數據

給測溫節點上電，節點正常工作后會按照設置的間隔定時上傳測量到的傳感器數據。

3. 使用RJ45接口作為數據輸入輸出路徑時

• 設置網關信息（只要設置一次）

打開軟件 USR-M0_V2.2.5.8.exe ;

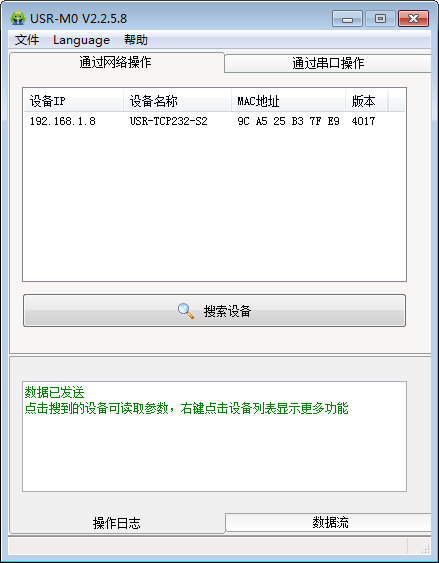

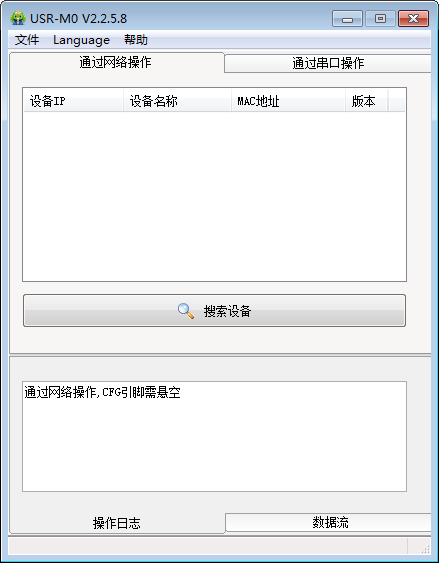

打開后如下圖：

點擊搜索設備

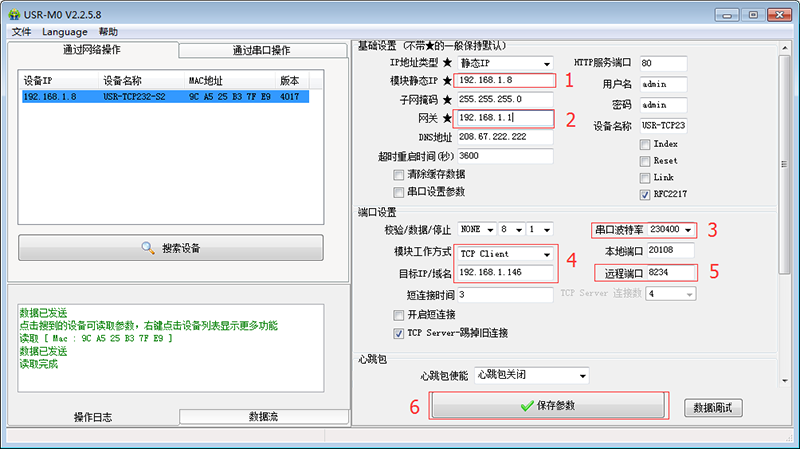

點擊搜索到的設備后，修改以下參數：

1. 設置模塊的靜態IP（注意不要和局域網的的其它主機沖突）
2. 設置網關IP（根據所連接的路由器設置）
3. 設置模塊串口波特率為230400
4. 設置模塊的工作方式為TCP Client, 目標IP為所要連接的服務器地址，圖中只是示例。
5. 設置遠程端口，也就是服務器的端口，圖中只是示例。

• 使用網絡調試助手模擬服務器

打開網絡調試助手

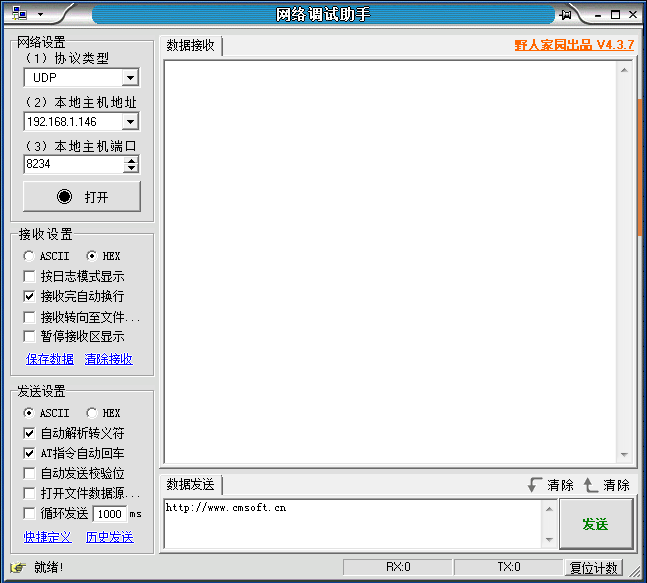

打開后如下圖：

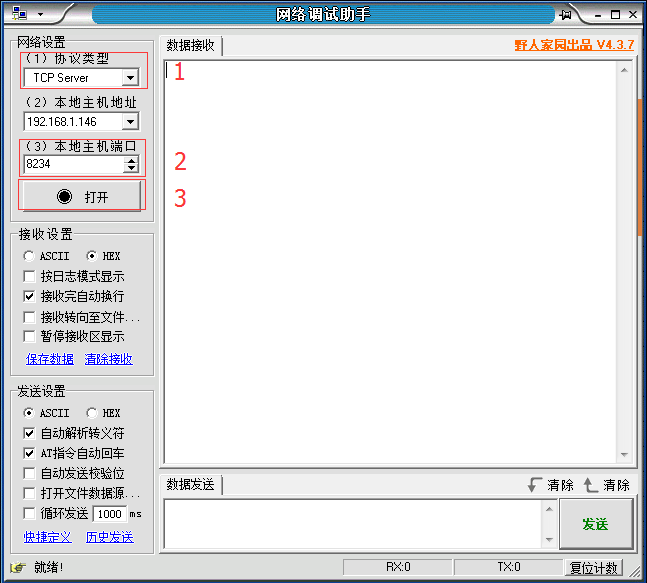

設置本機作為TCP服務器，協議類型選擇TCP Server，主機地址保持默認，端口設為網關中設置的遠程端口。

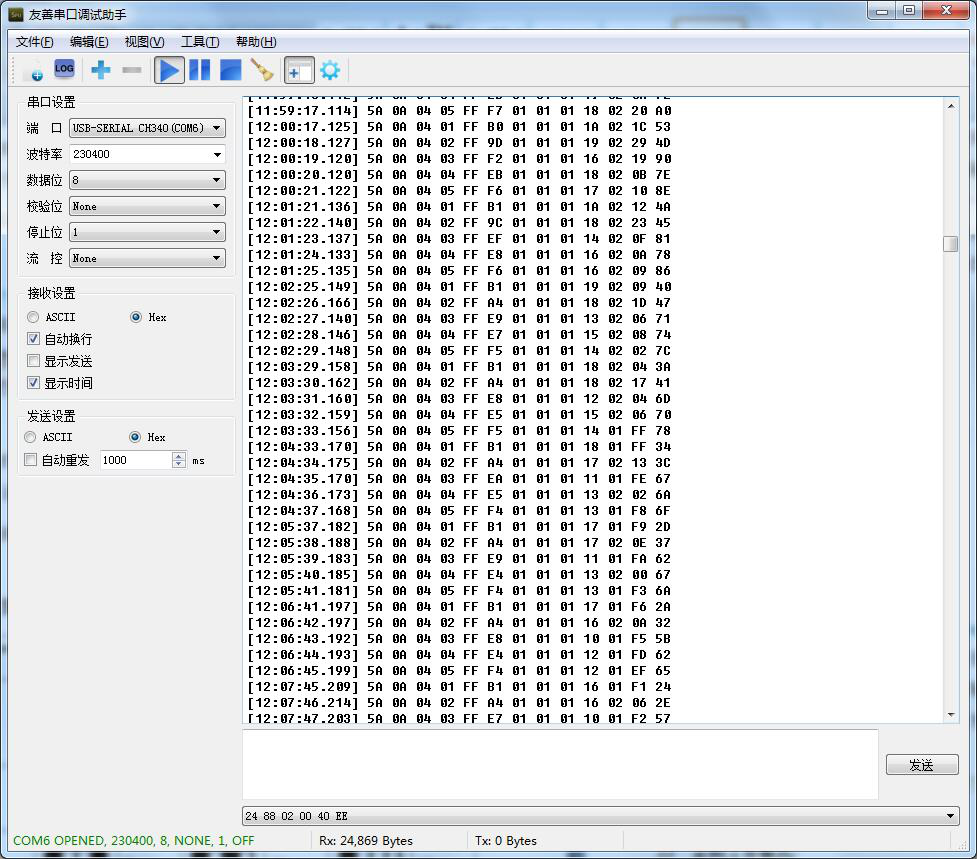

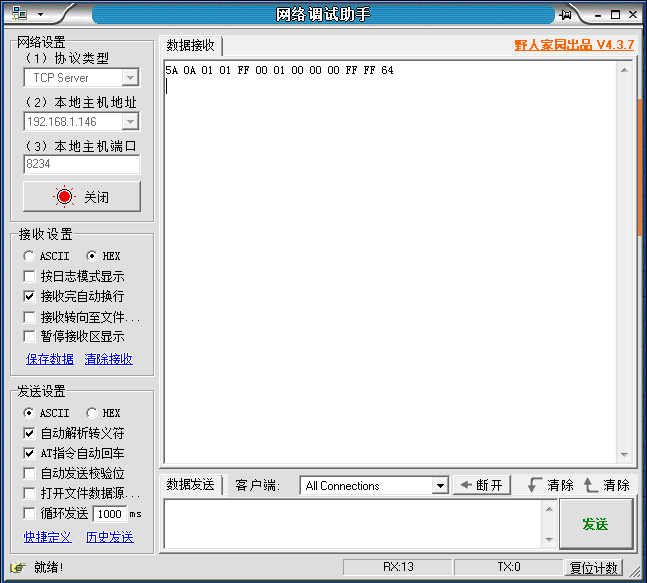

打開后，收到節點數據輸出如下：

4. 解析收到的數據

不管用的的是哪種數據輸入輸出方式，兩者使用的設置命令和通信協議都是一樣的。

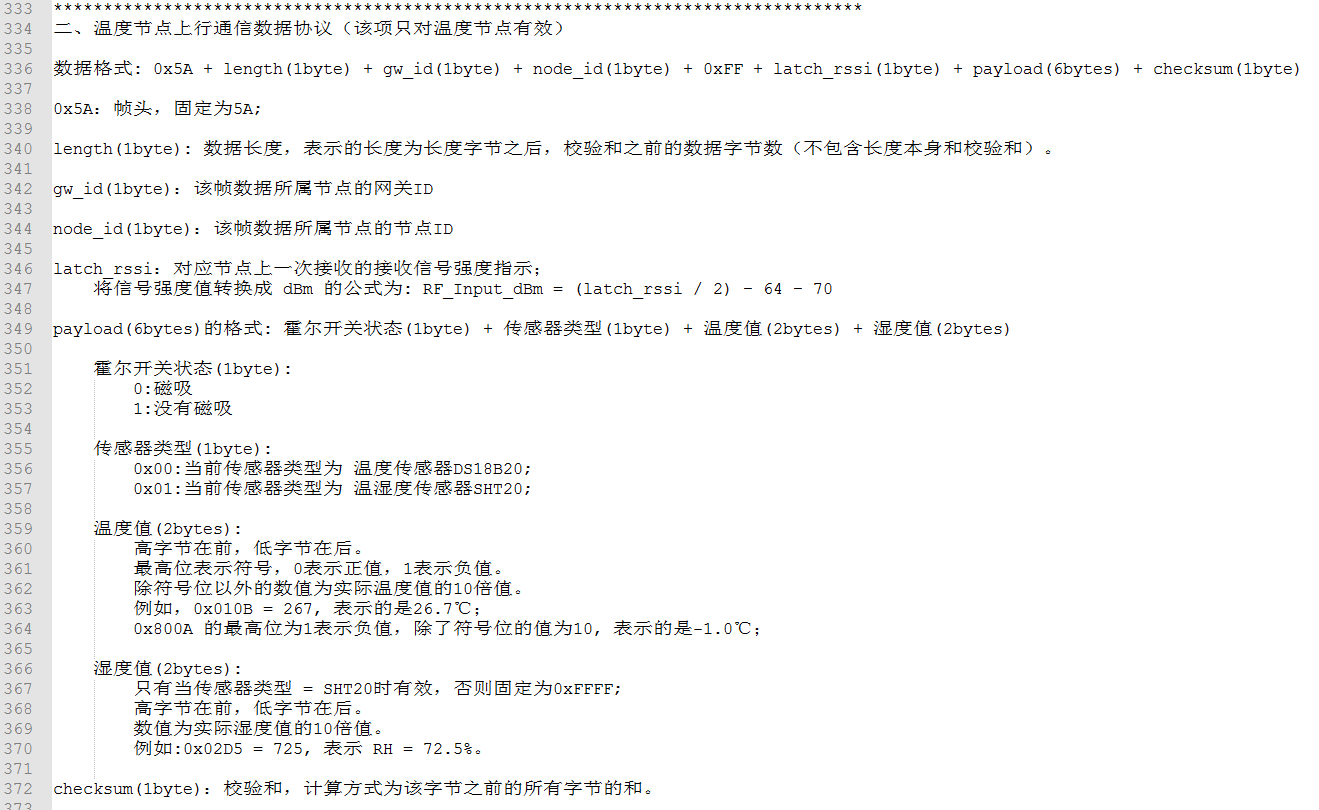

收到數據后解析數據的格式請參考《采集網絡網關參數設置和通信協議 v1.0》

5. 給網關添加節點

一個網絡的形成由3個參數決定，分別為 頻率通道(rf_channel)，速率(data_rate)和網關ID(GW_ID)。只有當節點的這3個參數和網關的一致才能和網關通信。因此，只要把所有需要和該網關通信的節點的以上3個參數設成和網關的一樣，那么就相當于節點加入了以這個網關為中心的網絡。為了區分該網絡中的各個節點，還需要給每個節點設置一個唯一的ID，即Node_ID。

• 設置網關的 頻率通道(rf_channel)，速率(data_rate)和網關ID(GW_ID)新建一個子網

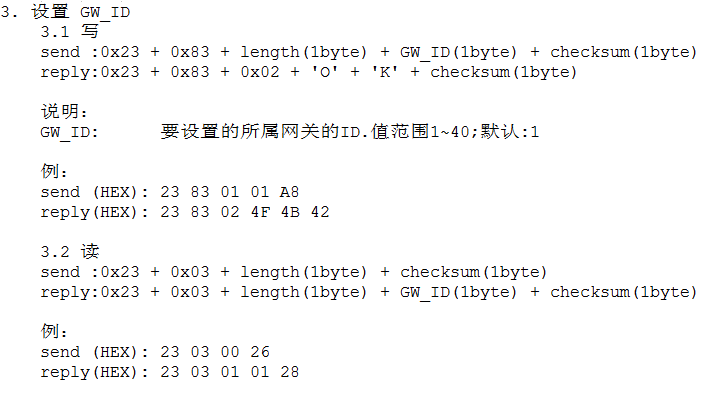

設置網關ID(GW_ID)

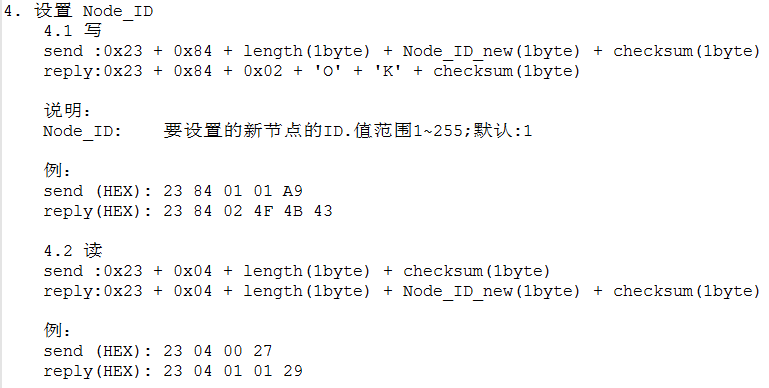

send (HEX): 24 84 01 01 AA

reply(HEX): 24 84 02 4F 4B 44

設置無線通道(rf_channel)

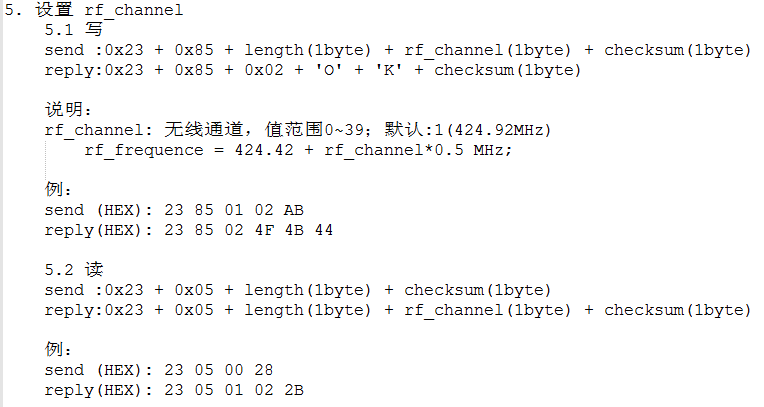

send (HEX): 24 85 01 01 AB

reply(HEX): 24 85 02 4F 4B 45

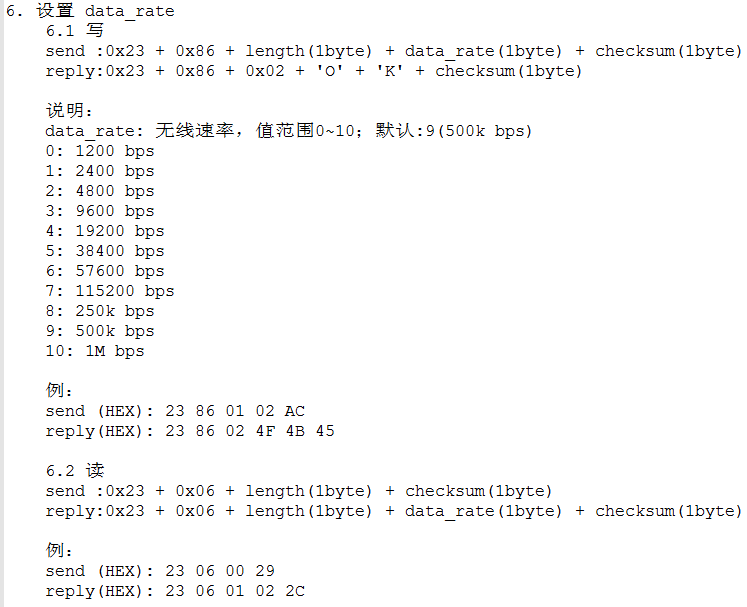

設置無線速率(data_rate)

send (HEX): 24 86 01 01 AC

reply(HEX): 24 86 02 4F 4B 46

說明：具體協議參考《采集網絡網關參數設置和通信協議 v1.0》

• 設置節點的 頻率通道(rf_channel)，速率(data_rate)和網關ID(GW_ID)加入以網關為中心的子網

長按節點上的SET按鍵3s讓節點進入設置模式，通過網關發送以下指令進行修改

再次長按節點上的SET按鍵3s讓節點退出設置模式。

退出設置模式后節點將按新設置的參數工作。

• 修改總節點數(nodes_total)和輪詢間隔(poll_interval)

因?yàn)閜oll_interval除以 nodes_total向下取整得出的為相鄰兩節點的發射時間間隔，以秒為單位。最小間隔為1秒。所以，當節點數增加時，輪詢間隔也要相應增加以確保相鄰兩節點的發射時間間隔至少1秒。例如，poll_interval = 64，nodes_total = 64，則 1號節點和2號節點的發射時間間隔為1秒。當poll_interval = 128，nodes_total = 64，則 1號節點和2號節點的發射時間間隔為2秒。

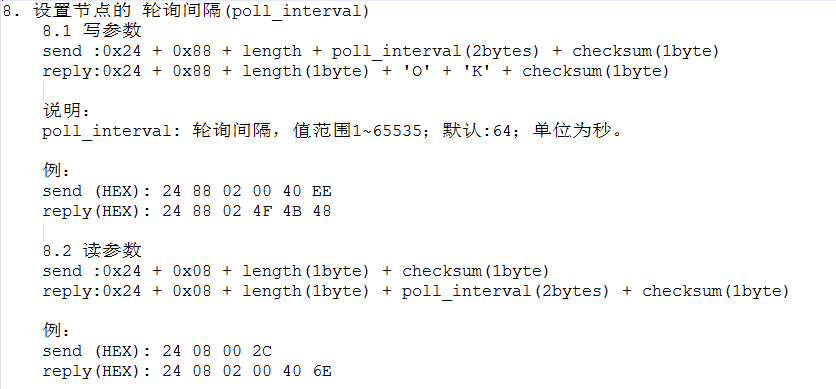

修改輪詢間隔(poll_interval)的命令為：

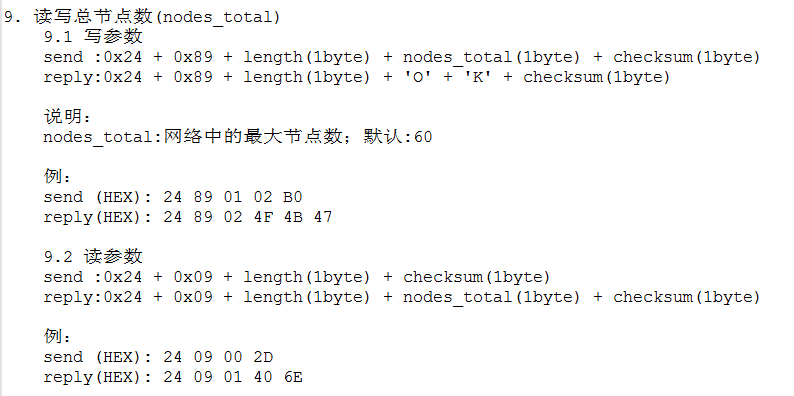

修改總節點數(nodes_total)的命令為：

這兩個參數設置后，節點要等到下一次通信后才會被同步到節點，如果要加快同步，可以讓節點重新上電，上電后節點會和網關進行一次通信。

說明：同一個子網中的所有節點的這兩個參數都是相同的，由網關自動同步給所有節點的。單獨修改某一節點的這兩個參數是沒意義的，因?yàn)樽罱K也會被網關上設置的值覆蓋。

6. 網關固件升級

如果需要對網關進行固件升級請參考文件《網關和節點固件升級方法》。
