?LoRa126X系列LoRa模塊：專為物聯網設計而生 ?

LoRa126X是思為無線研發的一款應用于物聯網應用的LoRa 前端模塊系列，采用 Semtech 公司的 SX1262和SX1268 芯片。該系列模塊具有小體積、低功耗，高靈敏度等特點，并且嚴格遵循無鉛工藝生產和測試流程，符合 RoHS 和 Reach 環保標準。此外，該系列LoRa模塊已先后獲得CE、FCC、等國際地區認證。

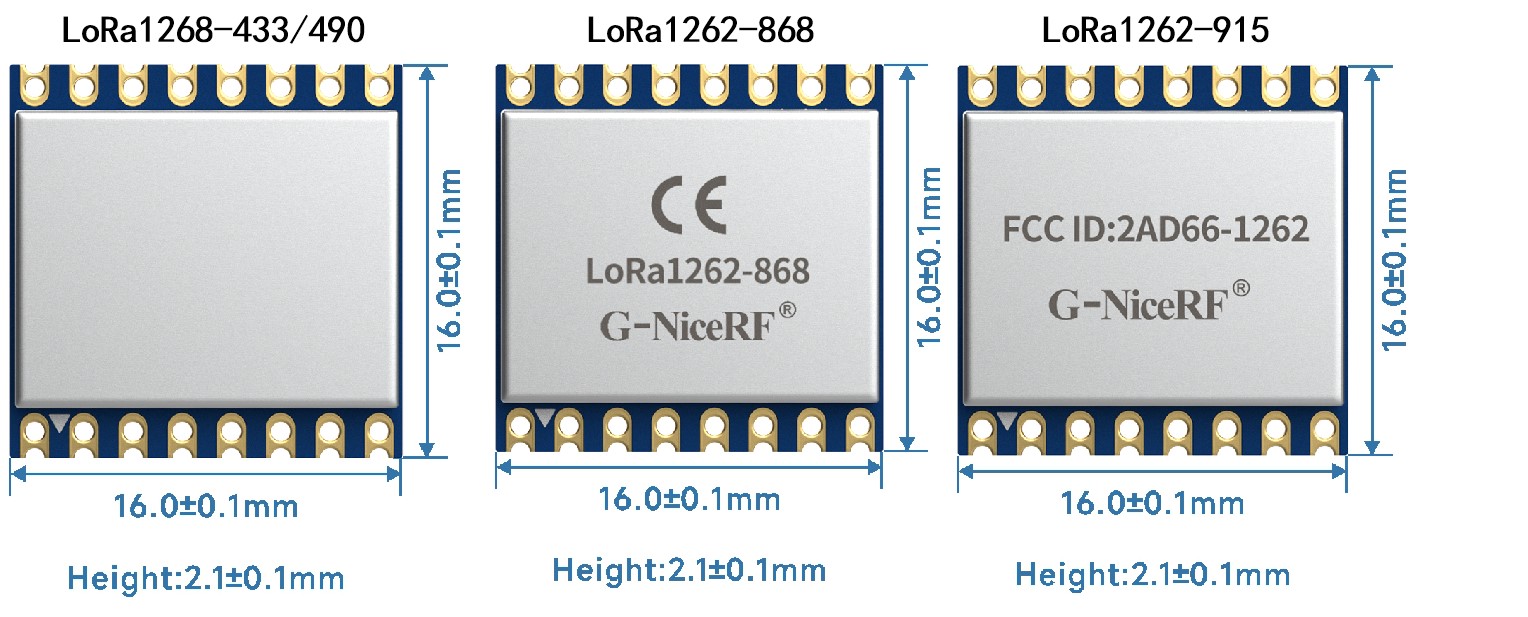

LoRa126X系列型號

LoRa126X 系列共有4款款產品，工作頻段可覆蓋433/490/868/915MHz，其中LoRa1268頻率可定制410-810MHz。LoRa1262頻率可定制150-960MHz。其中LoRa1262-868通過 CE 認證，LoRa1262-915通過 FCC認證。

采用LoRa擴頻芯片

LoRa126X 模塊采用 Semtech 公司的 SX1262 和 SX1268 芯片，芯片采用了 LoRa 擴頻調制跳頻技術，其通信距離和接收靈敏度遠超現有的 FSK、GFSK 調制技術。多個傳輸信號占用同一個信道而不受影響，具有超強的抗干擾性。

高性能小體積

LoRa126X系列模塊是一款高性能的 LoRa 遠距離傳輸模塊，具有小體積、超低接收電流和休眠電流。內置64KHz晶振,在低功耗情況下可以喚醒單片機。模塊天線開關可由模塊芯片內部集成控制，節省外部MCU的資源。LoRa126X 模塊小體積搭配160mW的輸出功率，lora調制下，接收靈敏度可達-148dBm，在電池供電上有極大優勢。

低功耗設計

Lora126X接收電流有LOD和DC-DC兩種電源管理模式。DC-DC模式下 FSK調制4.8 kb/s數據傳輸下接收電流最少為4.2mA。Lora調制 125千赫茲信號寬帶，電壓為1.8V下接收電流為8.2mA。其中Boosted下 LoRa調制和fsk調制接收電流會有零點幾個毫安變化。

同樣，在LOD模式下， FSK調制接收電流最少，Boosted改進下Lora調制 125千赫茲信號寬帶接收電流為10.1mA

可作為網關節點

SX126X系列模塊可作為LoRaWAN網關節點,可以與思為無線LoRaWAN1302和LoRaWAN1303的網關模塊構建成LoRaWAN系統。LoRa網關收集LoRa節點傳輸?shù)南?，并將這些消息轉發到LoRaWAN服務器，從而實現設備到云端的通信。

LoRa126X模塊具體特性

• 頻率范圍：433/490/868/915 MHz（可定制150-960 MHz）
• 靈敏度：-148dBm @Lora
• 最大輸出功率：22 dBm（160mW）
• 工業級高精度晶振
• Lora、(G)FSK調制模式
• 數據傳輸率：
• 6-300 Kbps @FSK,
• 018-62.5 Kbps @Lora
• 256個字節FiFo

應用場所

該系列模塊低功耗特性配合100mW發射功率及小巧體積可以適用于遠程抄表、遠程控制、遠程遙測等物聯網應用。
