無線模塊如何修改頻率

頻率是無線模塊中最基礎也是最核心的參數，所有的無線模塊都是根據在頻率基礎上的來完成通訊的（只有頻率一致才能完成通訊）。市面流行的無線模塊頻率常為：433MHz、470MHz、868MHz、915MHz等。熟悉無線領域的都知道，每一個頻段其實都是一段頻率的范圍，如433MHz，它的頻率范圍是413 ~ 453MHz，而433MHz則是這段頻率中心點。項目中，如果把所有的無線模塊都放在同一個頻率中，無線模塊之間通訊時肯定會產生干擾的現象，所以我們通常會錯開它們的通訊頻段，從而達到避免干擾的產生。那么問題來了，我們?cè)撊绾涡薷臒o(wú)線模塊的頻率呢？

思為無線的無線模塊主要分為兩大類，一種是沒有單片機控制的前端無線模塊，需要通過代碼來修改中心頻率點，另外一種是有單片機的數傳無線模塊，可以通過我司自主研發的PC軟件去配置無線模塊的參數或者通過串口發送命令符來完成修改。

1、前端無線模塊

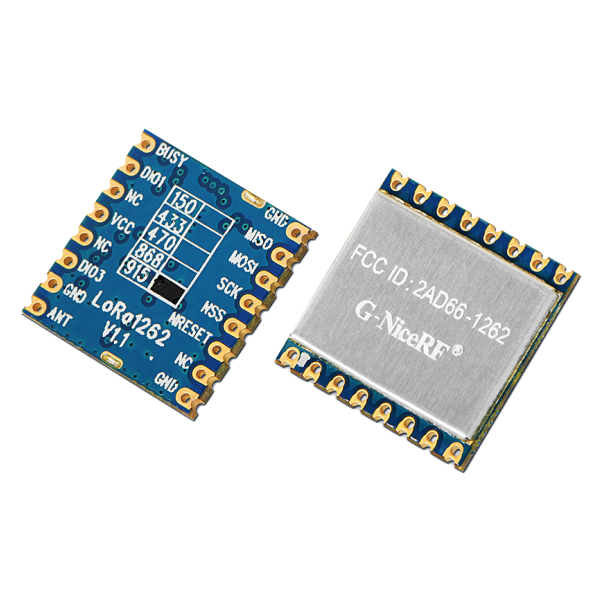

下面例舉我司LoRa無線模塊LoRa1262怎么通過代碼來修改頻率（僅供參考）：

函數參數：32位無符號正數，為目標頻率，比如要把頻率設為433MHz。則參數應該輸入433000000；

返回值：無。

void SX1262SetFrequency(u32 freq)

{

u8 CmdBuf[5];

CmdBuf[0]=SetRfFrequency;//設置頻率的命令，SetRfFrequency=0x86;

 freq= (u32)(((double)freq)/((double)FREQ_STEP));//根據SX1262的規格書，計算對應的寄存器值。FREQ_STEP=/（2^25）,

  CmdBuf[1]= (unsigned char)( ( freq >> 24 ) & 0xFF );//高位字節

  CmdBuf[2]= (unsigned char)( ( freq >> 16 ) & 0xFF );

  CmdBuf[3]= (unsigned char)( ( freq >> 8 ) & 0xFF );

  CmdBuf[4]= (unsigned char)( freq & 0xFF );

   SPIWriteCmd(5,CmdBuf);//寫入

}

2、無線數傳模塊

2.1 PC軟件修改

我司所有的數傳無線模塊都是可以有對應的PC軟件，我們可以通過PC軟件來修改無線模塊的中心頻率點，我們只需要通過串口將模塊和PC端連接在一起，就可以完成修改，非常的簡單且便利。

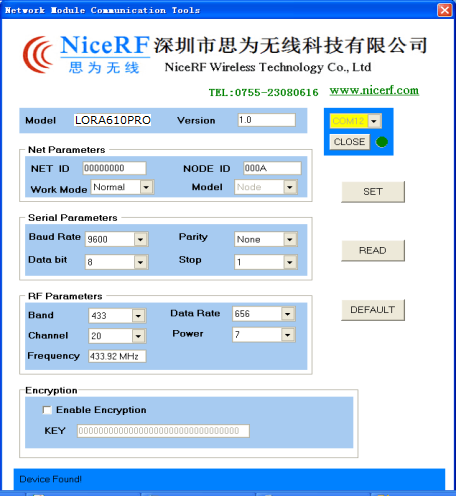

（LoRa610Pro無線數傳模塊PC配置軟件）

3、串口助手修改

串口助手是通過給無線模塊發送命令符來完成修改的，我們以LoRa610Pro模塊為例：

首先先簡單介紹一下LoRa610Pro模塊的參數設置命令格式：參數設置命令，所帶[參數]為 33 字節，順序如下： 收發信道—工作頻段—空中通信速率—發射功率—串口波特率—串口數據位—串口停止位—串口 效驗位—NET ID—NODE ID-MESH—NODE—密鑰類型—16 字節密鑰 配置指令為：AA FA 03 XX XX XX XX XX XX …… XX XX XX XX XX XX XX XX XX 返回指令：“OK\\r\”或"ERROR\\r\"

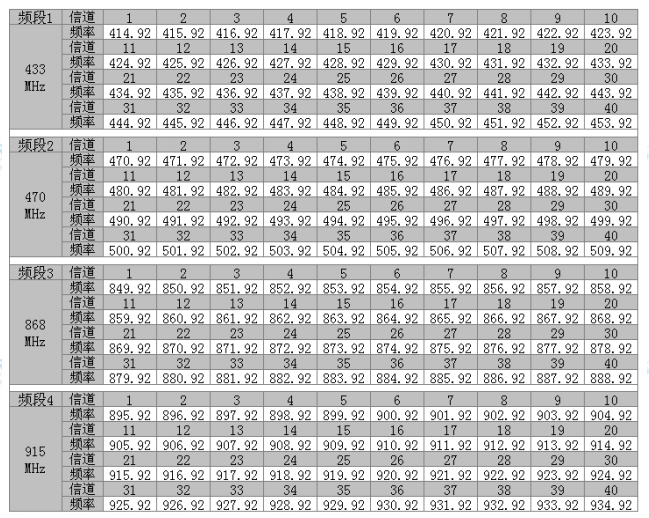

（LoRa610Pro無線數傳模塊信道說明）

(LoRa610Pro無線數傳模塊中心頻段說明)

假設我們是將LoRa610Pro無線模塊的工作頻率設為414.92MHz，那么配置指令為：AA FA 03 01 01 XX XX XX XX……XX XX XX XX XX XX XX XX XX。

其他XX 具體的參數可以去思為無線官網LoRa610Pro無線數傳模塊查看規格書。

特別說明：

無線模塊的工作頻率除了受芯片限制外，天線的外圍匹配電路也也很重要。特別是中心頻率由外圍匹配電路決定。例如：SX1268芯片的LoRa1268模塊，它的工作頻率是433/470MHz，那么如果它的工作頻率超出433/470MHz中心頻段可以通訊嗎（例如將工作頻段設在868MHz）？答案是：當然可以。但是每款無線模塊的PCB板的外圍匹配電路是根據特定頻率做的，加上天線有最佳的工作頻率，所以當超出無線模塊的中心工作頻率范圍時，傳輸距離會大打折扣，假設可以傳100米的距離，超出中心頻率范圍，可能連10米都沒有。所以用戶應該按照每個無線模塊的中心頻率范圍設定，才能保證無線模塊最好的工作性能。

今天如何修改無線模塊的頻率分享到此就結束了，如果您還有其他問題或者建議，歡迎隨時聯系思為無線。
