433M無線模塊引腳怎么接線？

LoRa1278F30是一款 1W 大功率的433M無線模塊，它內部集成了 Semtech 公司的SX1278芯片，該方案采用 LoRa擴頻調制跳頻技術，其通信距離以及接收靈敏度都遠超其他 FSK 和GFSK的方案，且它的多個傳輸信號占用同一個信道可以不受影響，使其具有超強的抗干擾性，在遠程工控等行業得以廣泛地應用。

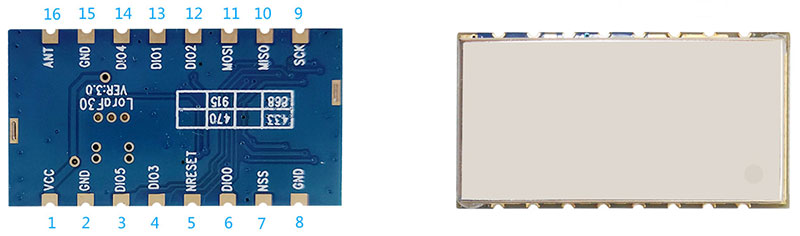

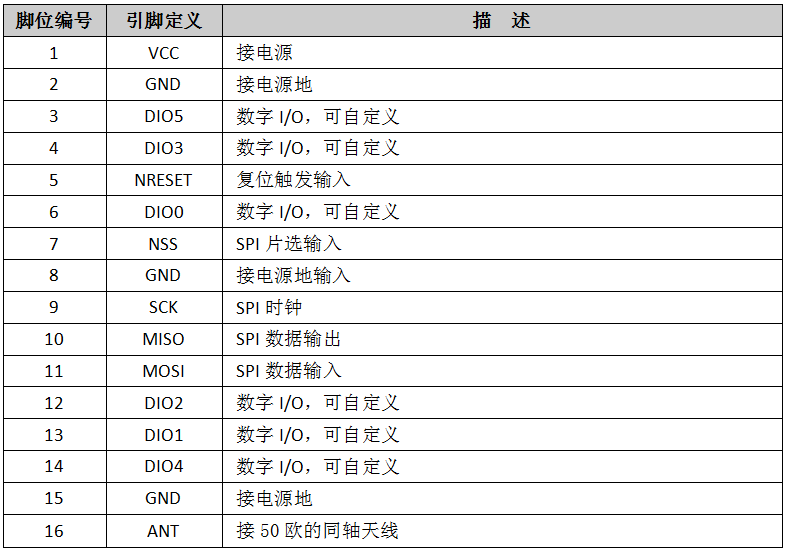

LoRa1278F30  433M無線模塊腳位定義如下：

注：用戶在 LAYOUT 時，ANT（16 腳）引腳旁邊的 GND（15 腳）不能與系統的地線直接相連，可與外接的 SMA 座的 GND 相連，并且天線座與模塊天線引腳之間的走線要盡量短，建議粗細 >1mm。如下圖所示：
