SX1262芯片詳解

SX1262是Semtech公司新推出的一款sub-GHz無線收發器。SX1262芯片最大的買點是它的低功耗和超遠距離的傳輸。SX1262接收電流小于6.5mA，最低可小于4.2mA，休眠電流0.9~2.35，真正意義上實現了低功耗芯片；還有它5km的超遠傳輸距離也是SX1262芯片強大功能的體現。內部具有TCXO晶振，可保證頻率準確。

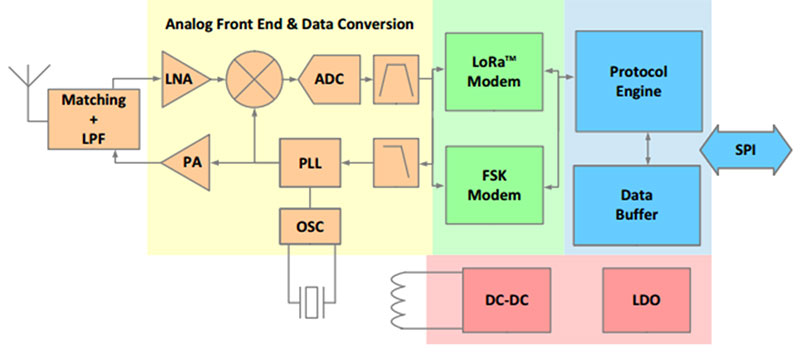

SX1262芯片工作頻段覆蓋150~960MHz，構成這款無線收發器主要是四個主要部分：

1、模擬前端：發送和接收鏈以及與后續數字模塊的數據轉換器接口，芯片能夠在電池電源下提供

高達+22 dBm的發射功率。

2、數字調制解調器組：SX1262芯片提供一系列調制選項：LoRa®Rx/ Tx，BW = 7.8  -  500 KHz，SF5至SF12，BR = 0.018  -  62.5 Kb / s

w（G）FSK Rx / Tx，BR = 0.6  -  300 Kb / s。（SX1262具有兩種調制方式：LoRa及（G）FSK）

3、數字接口和控制：這包括所有有效載荷數據和協議處理以及訪問通過SPI接口配置無線電。

4、配電：可提供兩種形式的電壓調節，DC-DC或線性穩壓器LDO。

數字接口和控制

SX1262通過串行SPI接口和一組通用輸入/輸出（DIO）進行控制。 至少有一個DIO必須用于IRQ和BUSY線是必需的，以確保主機控制器準備好接受命令。該SX1262使用內部控制器（CPU）來處理通信和芯片控制（模式切換，API等）。 忙碌的用作忙信號，表示芯片只有在該信號為低電平時才準備好接收新命令。 當BUSY很高時，在發送另一個命令之前，主機控制器必須等到它再次關閉。 通過SPI應用程序發送命令到內部芯片或直接訪問數據存儲空間。

重置

通過切換SX12612的引腳15 NRESET，可以根據請求發出芯片的完整“恢復出廠設置”。 這將是自動跟隨標準校準程序，任何先前的上下文將丟失。 應固定銷釘發生復位時，低電平超過50μs（通常為100μs）。

SPI接口

SPI接口通過與CPOL對應的同步全雙工協議訪問配置寄存器Motorola / Freescale命名法中= 0和CPHA = 0。 僅實現從屬方。發送一個地址字節后跟一個數據字節進行寫訪問，而發送一個地址字節并接收一個讀字節用于讀訪問。 NSS引腳在幀開始時變?yōu)榈碗娖?，在?shù)據字節后變?yōu)楦唠娖健OSI由主機在SCK的下降沿產生，并在上升時由從機（即該SPI接口）采樣SCK的邊緣。 MISO由從機在SCK的下降沿產生。始終通過NSS引腳變?yōu)榈碗娖絹韱?dòng)傳輸。 當NSS高時，MISO是高阻抗。SPI在外部SCK時鐘上運行，速率高達16 MHz。

應用場景

• 智能電表
• 供應鏈和物流
• 樓宇自動化
• 農業傳感器
• 智慧城市
• 零售店傳感器
• 資產追蹤
• 路燈
• 停車傳感器
• 環境傳感器
• 衛生保健
• 安全和安全傳感器
• 遠程控制應用程序

應用電路

（部分資料整理于SemtechSX1261-SX1262 Product Datasheet）
