最簡單的無線模塊-ASK模塊

2021-07-19 10:49

分享到:

無線模塊是一種高科技的無線通訊領域的產品,它的組成是非常的復雜,需要各種電子元器件(如:IC,單片機,電阻,電容等)安在一個PCB板上才能組成一個完整的無線模塊,還需要在無線模塊中寫入自己設計的程序,才能使無線模塊正常工作。市面上,很多人都不需要那么復雜的無線模塊,畢竟成本擺在哪里。所以簡單的無線模塊就會有很大的市場空間。我用最簡單的無線模塊可以達到我的要求,我為何要購買復雜高成本的無線模塊呢。今天呢,我在這里為廣大用戶介紹一款最簡單的無線模塊。

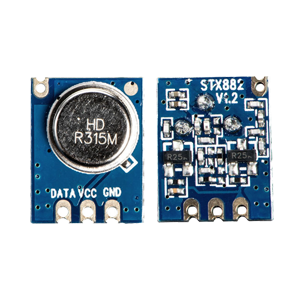

STX882 遠距離大功率ASK發射無線模塊

大功率ASK發射模塊STX882

STX882是一款小尺寸、超大功率、低成本、低諧波的的ASK發射模塊。具有較高的穩定性和性價比,在3.6V時功率能達到50mW,是目前市面上同等電壓下發射功率最高的ASK發射模塊。模塊的數據端口可以直接連接單片機,使無線產品的研發和生產更為方便快捷。頻率范圍:433 / 315 MHz,ASK/OOK調制模式,低功耗休眠小于1 uA,頻率穩定可靠,超強抗電源干擾,小體積 低自身輻射,可通過各種國際檢測標準??蓱?yīng)用于遙控門,無線安防報警,無線工業控制,無線數據傳輸?shù)刃袠I(yè)領域。



為什么這款無線模塊是最簡單的呢?

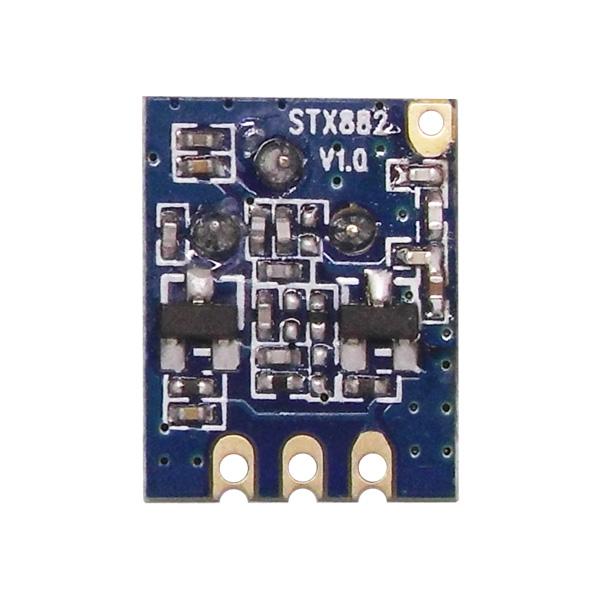

我們先看個正面圖:

遠距離ASK發射模塊STX882

我們可以看到整塊PCB板上就焊了最簡單一下電阻、電容等電子元氣件,加上背面焊接了芯片,這就是這個無線模塊所有的電子元器件,一目了然。雖然它很簡單,但是它的功能確實非常強大,具有超越傳輸距離,休眠功耗可達1uA,可以保證模塊工作的時間更加長久。另外STX882無線模塊要和SRX882S無線模塊配套使用,STX882用于發射,SRX882S用于接收。
