RF嵌入式無線模塊LAYOUT注意事項

RF嵌入式無線模塊被廣泛應用于手機、遙控器中，這些產品和我們的生活息息相關，相信大家都使用過。在電子設計領域中，大家經常使用的手機、遙控器等消費品內部都有個主板，觀察主板可以看到很多細銅線、成片的銅片，這些就是RF嵌入式無線模塊LAYOUT的物理體現，關于LAYOUT有很多約束條件限制走線來達到預期的目的，以此來保證電子產品的穩定性。下面，一起來看看關于RF嵌入式無線模塊LAYOUT注意事項。

1. 模塊的接地腳，不能太細也不能太長，一般是采用大面積鋪地，以免影響射頻的輸出功率。

2. 天線要盡量離其他器件遠，尤其是電源。

3. 供電要穩定的電源，不能有干擾。如果電路中有升壓電路，升壓的電壓要采用帶屏弊的電壓，且離模塊越遠越好。

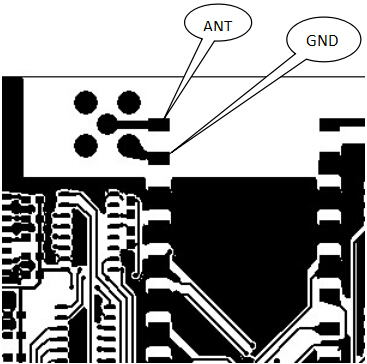

4. 在LAYOUT大功率模塊時，ANT旁邊的GND不要與系統的地相連，如果要外接連接線，就像圖片中所示引個焊盤出來就可以了，一定要短些。

以上就是RF嵌入式無線模塊LAYOUT需注意的事項，這些約束條件都是為了保證電子產品的穩定性，嚴格遵守可以確保產品的質量。
